电源层分割是如何做到的

录入:edatop.com     点击:

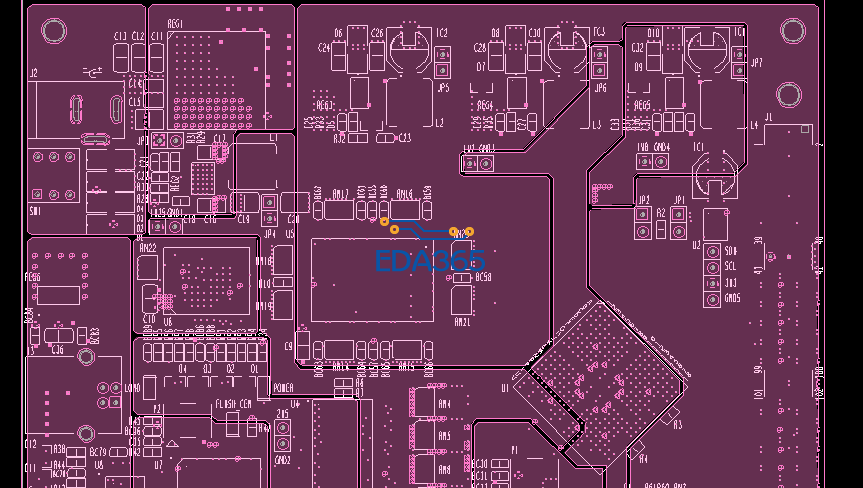

  这样一个块一个块的电源分割是用SHAPE来手动分割的吗?我觉的要是用电源分割也就是antiline来做,分割的没这效果,大家是如何做到的呢?


是自己慢慢画出来,可能其他地方线比较宽一点就能达到图的效果,先分配完电源属性还可以慢慢修吗?不是一次就能搞的这么好吧。

  这个不太清楚,应该是吧?大家有没有其他看法

你是说什么效果 分割的风格?   就这个图来说   手动  或者antietch分割都可以    不过图中的拐角处理了下   antietch  又不是只能画线 ,可以画shape的   把拐角处理下 就是图中的效果了 看起来会漂亮些

这个看来不是用antiline画的 应该是一个shape一个shape画的,但是如何做到这么均匀的呢?你们哪里有没有这方面的资料

从拐角就可以看出来  应该是直接画的   但是antietch肯定也可以啊    看你自己愿意花10分钟搞定 还是30分钟的问题了   细节处理罢了

  但是一个一个shape的画太麻烦了 而且画的也没这么漂亮,难道也是孰能生巧de功夫?

我认为是没有什么投机取巧的办法,还是得自己画,然后修

同意四楼说的!肯定是用anti etch 画的!手动画!没那么标准!倒角也是可以用anti etch画铜的

额  应该比antietch麻烦 但还好了   格点设置好神马都是浮云      个人推荐还是antietch好用些,   线用line大体分出来,细节拐角再花点时间处理下就OK了   当然有SKILL就更NBXX了

  倒角也是可以用anti etch画铜的  这个软件如何处理呢?

格點設大一點畫,就能畫得很均勻.例如格點設個20畫,  如果格點設1 ,看起來就是亂七八糟的

  哦 好的
我试试  谢谢啦

这种分割几分钟的事
