出gerber时遇到的问题？各位大神来瞧瞧！
录入：edatop.com 点击：

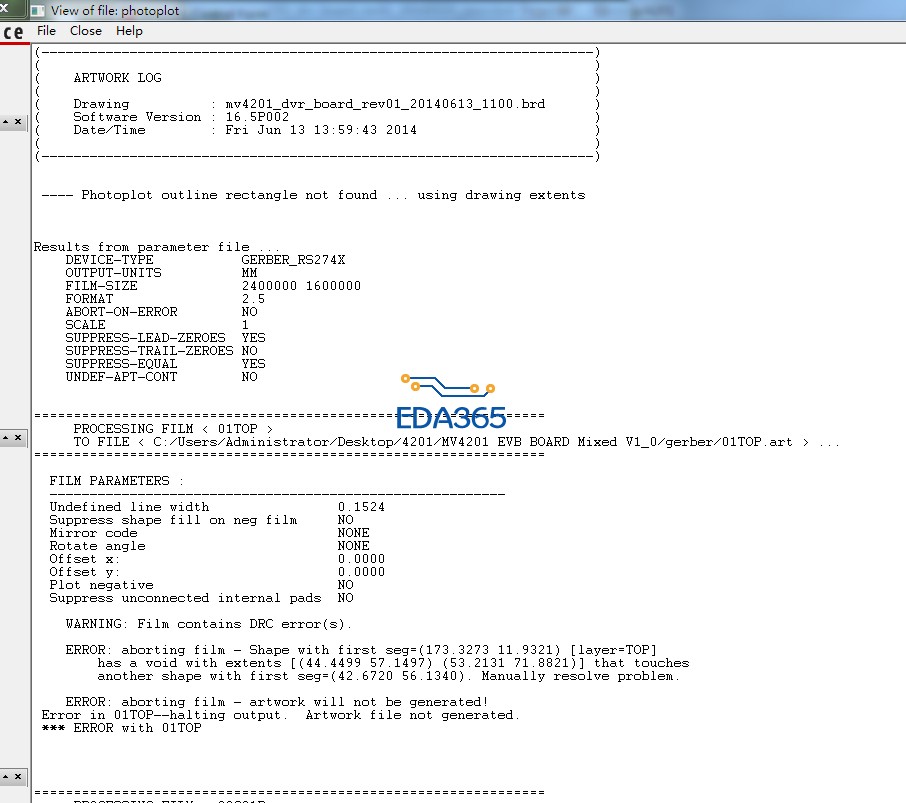

总是在第一层遇到这样的问题
把photoplot outline 的框弄大点 要么删掉它
有没有Database Check 呢，有没有smooth，方便的话把文件传上来，大家帮你看看你
顶层加铜皮了
铜皮有问题
有静态的铜皮过小无法看到，进入shape进行设置，suppress shapes less than的值写成0，铜皮就会现实出来，然后删除即可。
果然是大神！佩服
