求助：allegro输出钻孔层比gerber层大
录入：edatop.com 点击：
我在使用allegro16.6时，输出ncdrill和gerber文件。在cam中导入查看发现ncdrill与其他gerber文件不重合，放大了很多。如图。
我在artwork中的输出比例是1， nc drill设置输出比例scale factor是1或者不设置，问题都无法解决。
请问需要怎样设置ncdrill与gerber才能一比一重合?
我在artwork中的输出比例是1， nc drill设置输出比例scale factor是1或者不设置，问题都无法解决。
请问需要怎样设置ncdrill与gerber才能一比一重合?
ncdrill比其他层大

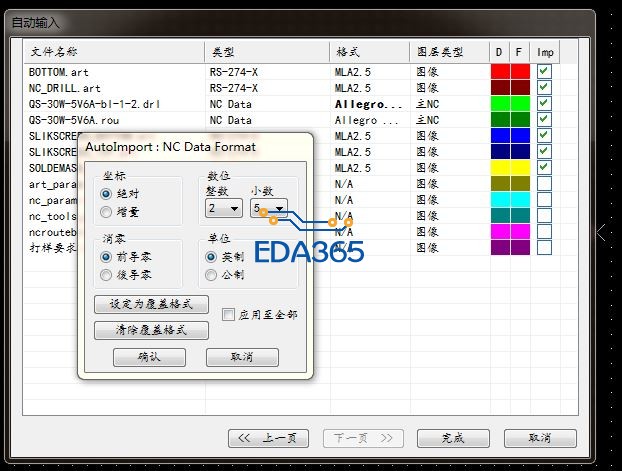

导入CAM时要选择对应的格式的,如2:5 2:3,在CAM里要设置成与ALLEGRO导出时的格式一致。
确实如此，非常感谢。
請教一下，這個在哪里設呢?謝謝！

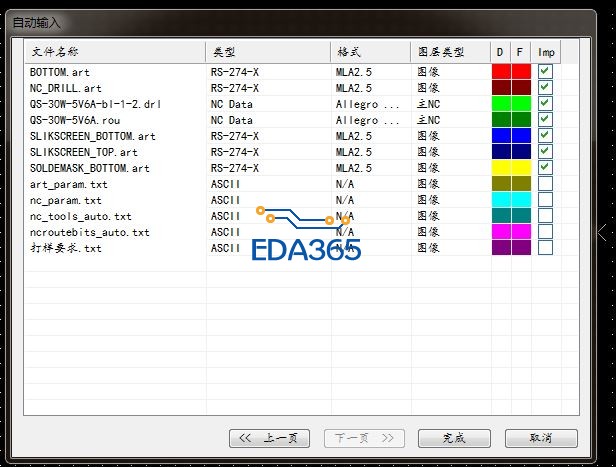

看图你就明白了.
亲，我可以说我找了一圈没找到这两张图是怎么出来的么?
cam导入的时候选择AutoImport 然后点击NEXT，就可以看到上面的图片了
受用了！
