求助，请问这种情况有遇到的的吗？
录入：edatop.com 点击：

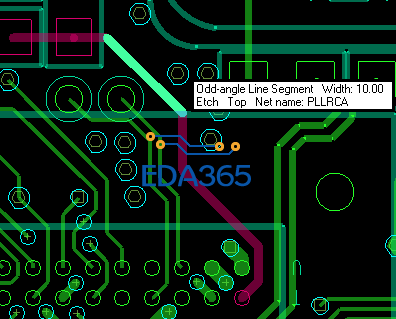

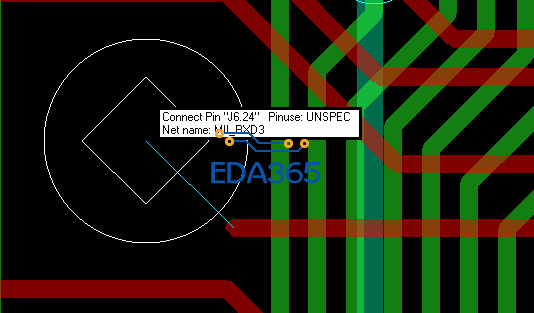

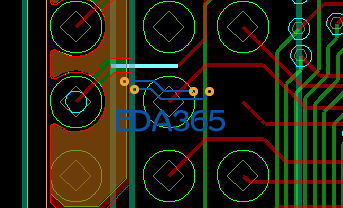

修改一块四层板，但是接插件的地方有一个封装上的焊盘始终是这种样子，还有一根线实在TOP层，但是颜色不对啊！求解！
这.......你让我怎么说?
那样子的焊盘是连接的?不同颜色是hilight的?额~~好吧~
额，这软件初次用不是很了解，见凉
刚才把底层给关了，确实是连接的
你检查一下焊盘有没有问题呢?
你小心点哦,貌似你现在这个板子问题很多,建议你还是多了解一些基础知识,然后对allegro有一个大致的了解后再动手做,别着急.
你那个焊盘到底在哪面?通孔的pin么?小心小心
焊盘是通孔的，正在努力学习中
通孔的顶层没焊盘么?检查封装去
晕！第一次看到通孔是 正方形的！
那个明显是figure嘛,在坛子里混那么久了,我感觉你ID不太好 ....
晕！建焊盘 Pin1 很多是用正方形来表示！但没见过一排都是正方形的....
那个不一定是钻孔，应该是钻孔符号...
一般我看到哪里不正常，先用show element看看究竟是什么再继续处理，呵呵，应该是NCdrill_figure。
