为什么光学点要开钢网

录入:edatop.com     点击:

为什么光学点要开钢网,需要焊接的smt零件才需要钢网的吧。

贴片机贴片的MARK点不用印锡膏。但开钢网的公司还会问要不要在钢网上加MARK。那个MARK是如果公司有全自动印刷机,全自动印刷机校准用的。半自动及手动的可以不用。

光学点不需要开钢网

不用开

不需要

mark点开钢网的目的是校准,那刷锡膏的时候怎么避免刷到mark点呢?

钢网公司如果加MARK.是另外再额外加的,这额外加的MARK是全自动印刷机用的,所以是先校准印刷,因为之前板子已被放正,后为刷的时候刷到MARK上也没事。
另外,你自己在板子内部放的MARK是给贴片机识别用的,这些MARK你在开钢网时不开出即可。

谢谢解答!

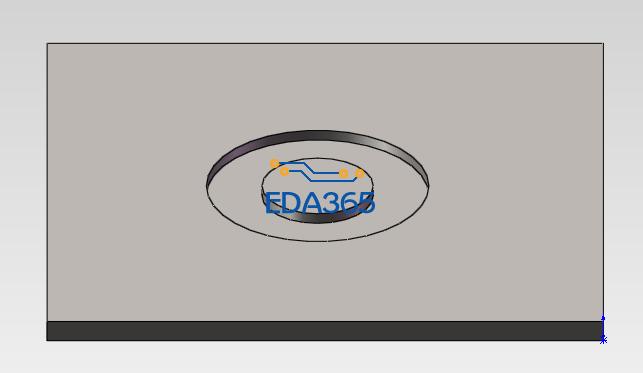

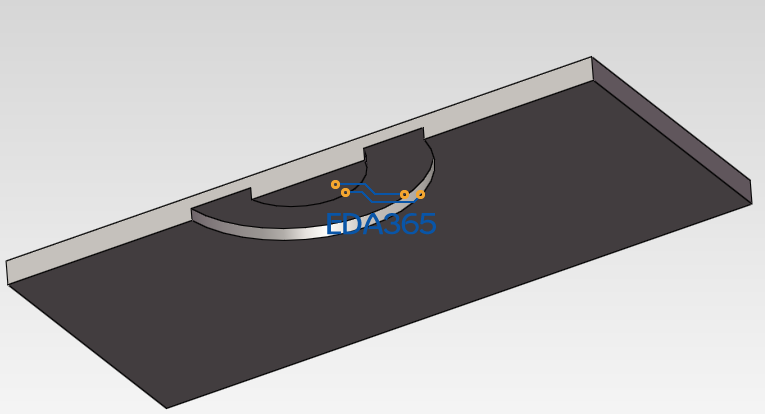

有的钢网是mark点半刻,只开钢网厚度的一半,从下面可以看到mark点。
刷锡膏的时候用来定位,因为没有开通,所以锡膏不会刷到mark点上,也不会影响到后续SMT。

哦   原来这样,谢谢!

只开钢网厚度的一半,从下面可以看到mark点。
这句话何解?钢网半刻之后是透明的,但是是不通的?能把钢片刻到透明的状态啊?

有些印刷机定位的摄像头在下面,所以从钢网下面可以看到mark点,上面又是平的,锡膏也不会刷到板子上。



多谢解释,主要是不知道全自动印刷机的结构和工作流程
