手动布局出现说我的引脚数目和封装对不上
录入:edatop.com 点击:
1,原理图J54 总共有54个脚 50个是连接信号 4个是定位脚也就是GND。

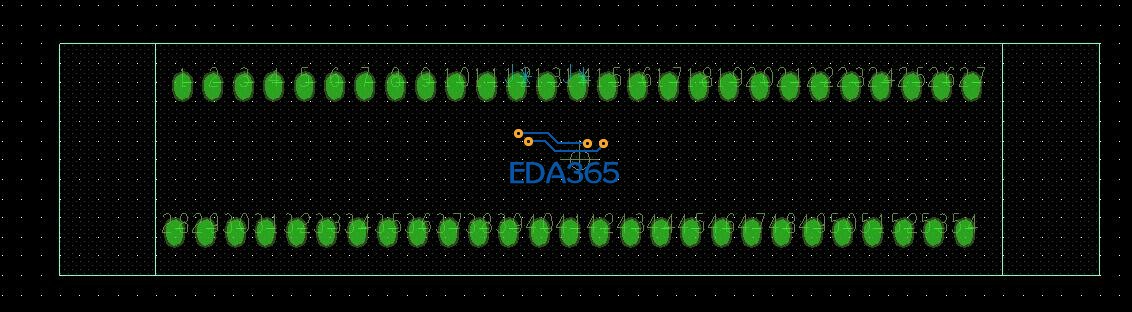

2,我的PCB封装也是54个脚,数字排列也是1到54绝对没有错误。
3,在PCB里面拿出来的时候可以看到但是放不出来。提示E-(SPMHGE-82):引脚数不符号和组件之间不匹配。运行dev_check对设备文件的详细信息。
下面上图
2,我的PCB封装也是54个脚,数字排列也是1到54绝对没有错误。
3,在PCB里面拿出来的时候可以看到但是放不出来。提示E-(SPMHGE-82):引脚数不符号和组件之间不匹配。运行dev_check对设备文件的详细信息。
下面上图

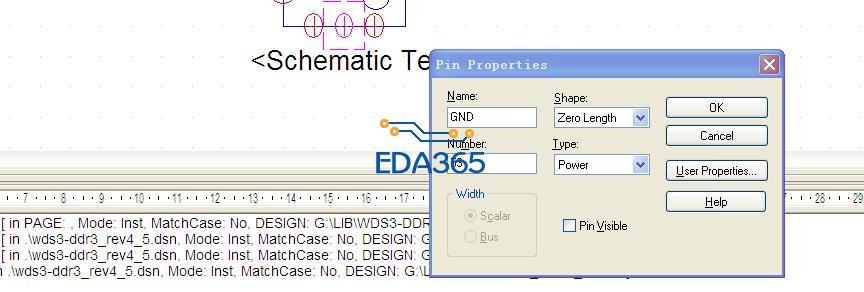

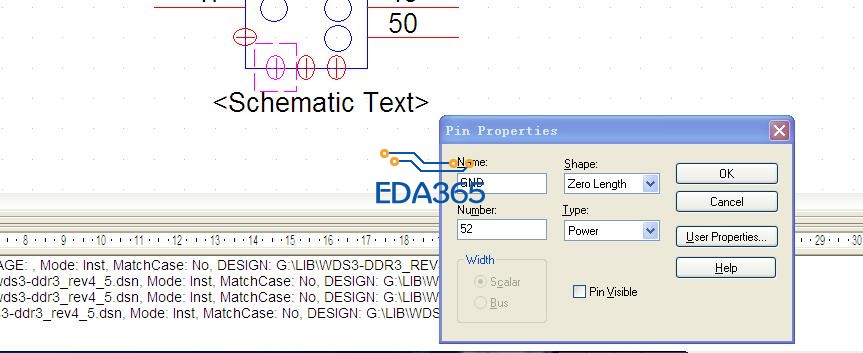

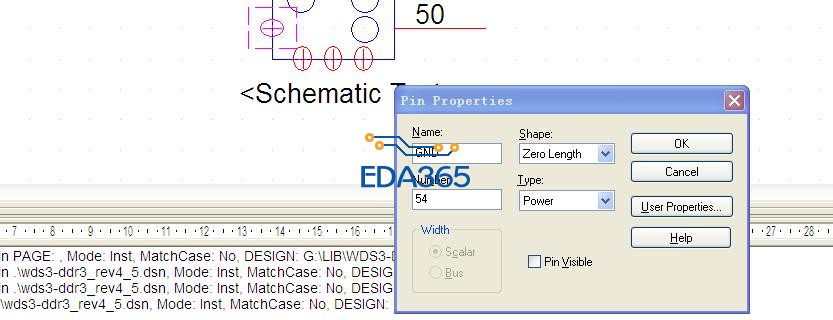

原理图那个下面4符号个是GND 编号是 51 52 53 54 。
请大神帮我看下 ,我先去吃饭了
还有就是那个封装我换了好几种,还是不行 现在就随便画了 ,不知道为什么引脚会对不上。数目
把原理图中的51至54脚分别命名为GND1,GND2,GND3,GND4后试试看!
抱歉啊 公司发给我的原理图,是不能修改的。有没有其他办法啊,我在发个详细的原理图给你看下
就是这样一个原理图 ,我居然封装都做不出来,还是没按规格做的,拿出来放不下。到底哪里出了问题。
E- (SPMHGE-82): Pin numbers do not match between symbol and component. Run dev_check on device file for more information. 还是这个错误 。无语
从截图来看,你的原理图part并没有25 26 41 42这几个引脚呀,这些位置是空的
你找个空板子,重新导入一遍,如果真的是pin number的问题,view log里会告诉你具体是哪个pin多或者少.
额,无语 果真是这样。谢谢这位细心的大哥。
谢谢大哥的建议。
感觉大家的给出的建议,就是我粗心,原理图的引脚少了 上面那位说的4个 问题已近解决,
