出Gerber文件，各层对不齐

录入：edatop.com 点击：

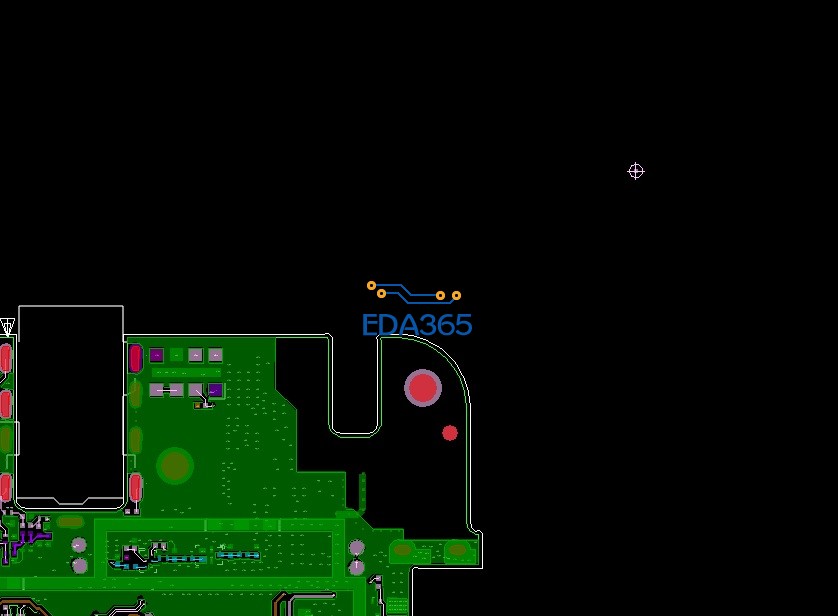

allegro16.2出Gerber文件，有些层没有对齐，但是比例什么的都与PCB一致，
请问这是正常的吗?
或者怎样会更美观专业好?

你把板子的原点放在板子的左下角或者左下角的板边上就可以了

板子最外面, 加上類似的東西十字或圈圈都可以 ,4個邊都加 ,gerber 層記得都要選這一層出來,如此每張圖的範圍都一樣大,自然會疊在一起
