allegro 铺铜效果能设置成PADS这种吗？
录入：edatop.com 点击：
allegro 铺铜效果能设置成PADS这种吗
高手指点下

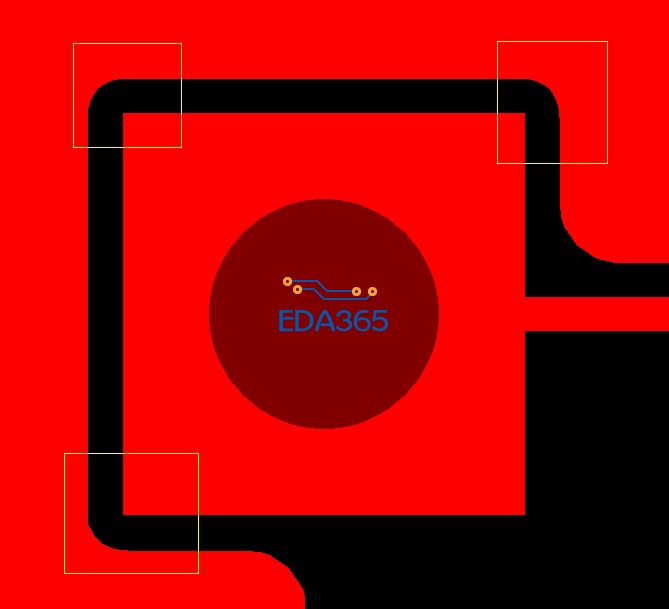

PADS铺铜后直角焊盘外自动避让成圆弧状

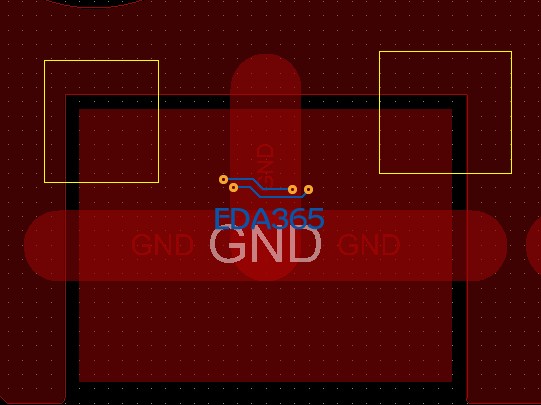

allegro铺铜后直角焊盘外依然是直角

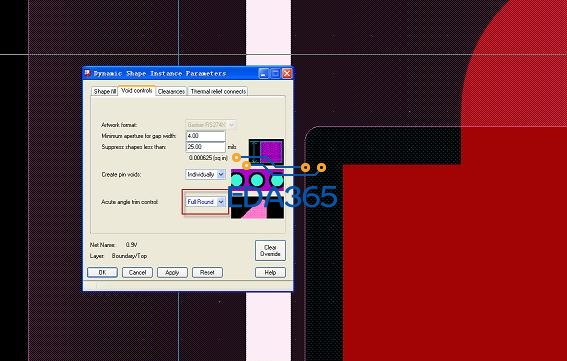

修改铺通参数。
刚试了下，果然如此，强！
你们公司实际使用中，有要求铜皮避让成圆弧不
新技能get
那个拐角是固定的，并不是按照DRC的规则来，所以要和pads的效果一样是不可能的。
小编，二楼高手给出的方法，是可以实现的，已经试过了。
