8片DDR3，由于尺寸限制，只能这样布局，那么DDR3该怎么出线
录入：edatop.com 点击：

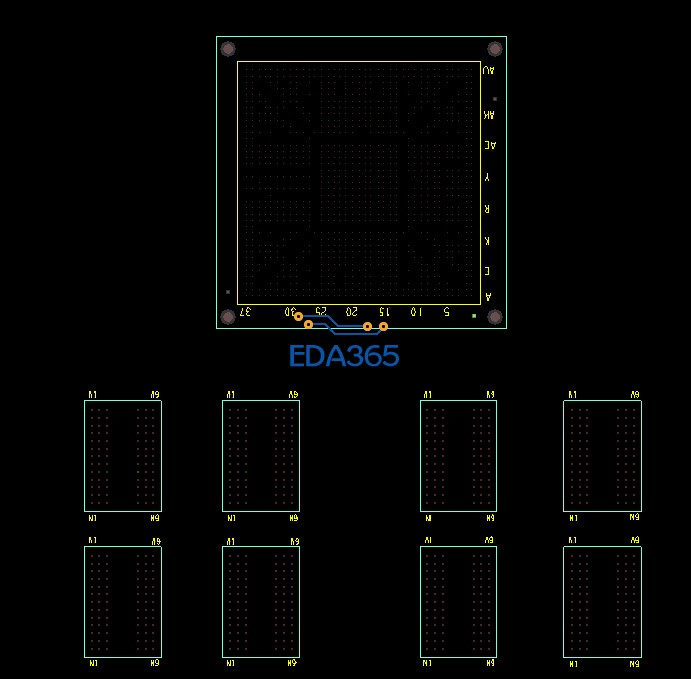

大家好，谁有这样布局走线的经验，请指导一下，或者给个参考图，让我参考一下，谢谢！
左边四个是一组，右边四个是一组。
大哥，正反面吧，各4片！
没弄过这个样子的 一般都是一排4个 不过 DDR3的菊花链比较无敌 ， 个人感觉你这个可以把所有内存旋转90度 然后大体走线就成了竖直方向的 走线就会顺很多 不过具体从哪边绕 看你主芯片的地址线和数据线位置关系了

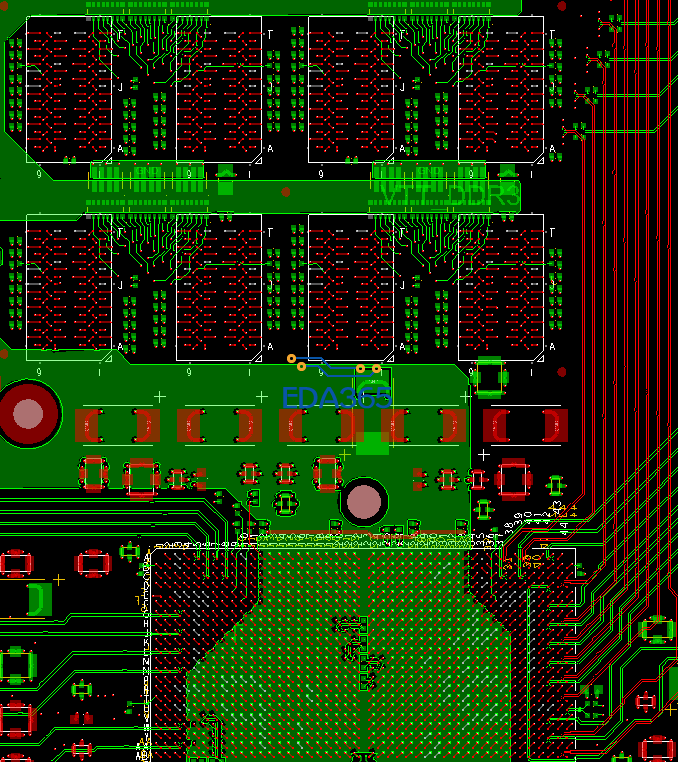

这样可以的。
哇！这样走T 还是走菊花链啊?
厉害，第一次看到这种拓扑结构

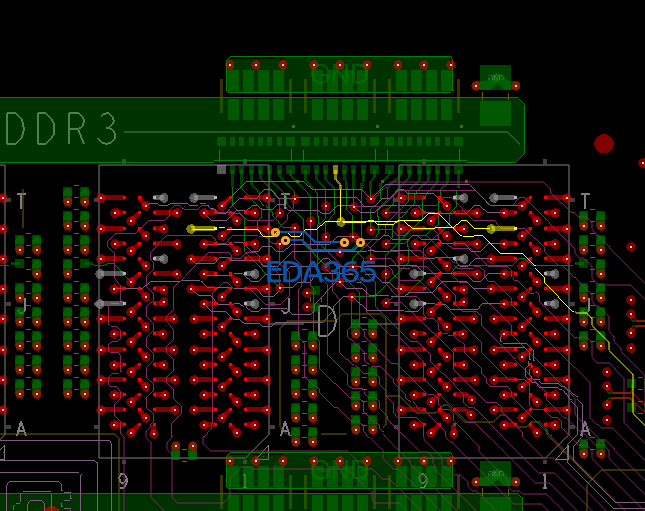

我了个去。查了下地址线。原来是二片之间走的是T型的。
可以给我发一下你这部分走线吗?邮箱596134315@qq.com,谢谢啊
看那个走线 还有端接电阻，很明显亮亮之间是T型的 不是菊花
可以给我发一下你这部分走线吗?
最好 先确定 数据处理方式 再决定拓扑结构 由拓扑结构决定布局布线 如果是要实现SODIMM等内存模组 DDR3使用FLYBY 用时序延迟换取更好的信号质量
