关于Allegro中Route Keepout的问题，求解？
录入：edatop.com 点击：

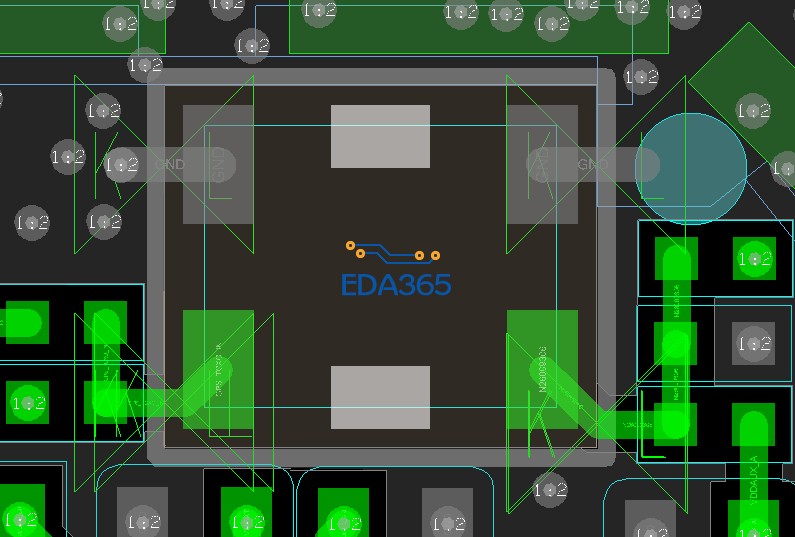

就是我在画板时做了Route Keepout，避免全部层的铜在里面。可是表层的线要在这个区域边走，但是会报错，有DRC如下图：
我想请教哪位大神能否告知怎样设置可以在Route Keepout区域里走线不会报错。谢谢了
我想请教哪位大神能否告知怎样设置可以在Route Keepout区域里走线不会报错。谢谢了
用shape keepout 不要用Route Keepout
Edit-->Properties,选中route keepout,将Routes_Allowed和Vias_Allowed设为True
你把TOP的ROUT keepout删除就可以了，你画的时候不要所有层都画KEEPOUT
编辑route keepout的方法很好用，可以允许线和孔走，谢谢了。
那个晶振里是所有层的铜皮都不能有，要是留着TOP层，那就有铜进去了。
这方法比shape Keepout好用多了,谢谢分享
