同一个网络飞出来了好几根网络鼠线
录入：edatop.com 点击：

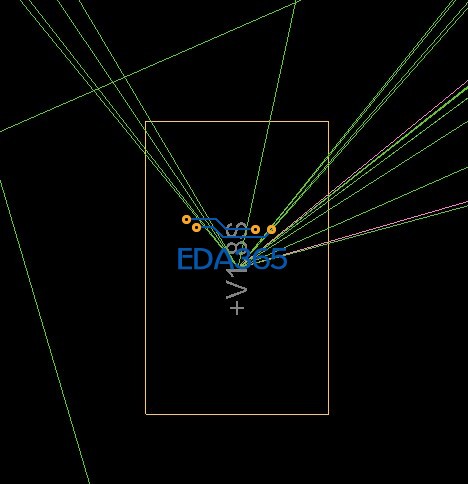

本身是一个cpu的板子，鼠线就很多了，有的电源和信号线出网络鼠线的时候还一个点星形发散，完全看不清了，如图。我记得以前的都是直线连接的。是在原理图设计时候做了设置么?还是我在PCB里面的显示设置有问题?求大神解答。
upup~~谁知道咋回事?文件发来看看?
自己试出来了 只要在Net的property 里面把ratsnest schedule 改成star就会这样了 表示星形出线 如图
