负片层不能出GERBER,除非选上full contact thermal-reliefs

录入:edatop.com     点击:

负片层不能出GERBER,除非选上full contact thermal-reliefs。
提示如下

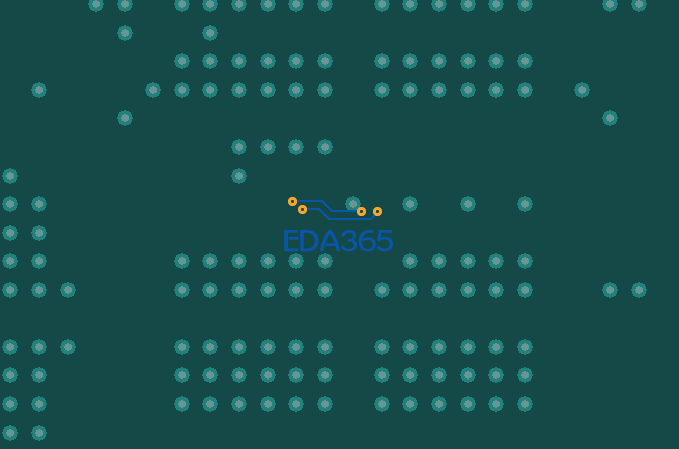

成且发现我的负片层的孔和铜是没有区别开的,不管什么网络的孔都联到一起了。我最先还以为是铜皮没更新,最后发现和更新铜皮没关系,和铜皮类型也没关系。如下图



但是别人的负片层是有区别,如下图,不是一个网络就挖空,是一个网络的用十字连上。以上问题求解,谢谢!

2L的虽然是plane 但是叠层没勾选negtive  所以很显然还采用的是避让机制,如果是负片的话是不会避让的
关于LZ的问题,如果你焊盘的热风焊盘和隔离焊盘都做了,而且打开  desgin parameter选项卡 右侧的thermal pad选项的话,显示就是你想要的那样了,默认是不打开的。

等待中。

帮顶一下!

我个人认为显示正常的是这种效果



当然有更新

小编截的那张图片(最下面的)是14.2版本设计的文件,在高版本打开时的一种效果,这是焊盘没有定义flash的缺省显示方式,出gerber就正常了。当时我也一直很困惑。资料太老的原因。

帮顶一下,等高手出现。

你这个又不是负片。

下面那个确实老版画的我用了16.6打开,那为什么我的一要选上这个full contact thermal-reliefs 才能出GERBER呢?按道里不管我有没有定义flash焊盘都和这选项没关系呀,我这个不能出GERBER的PCB文件就是前年IPC PCB设计大赛获奖第一名的作品,我说用他的文件出个GERBER来看看,谁知出不了。

在层横截面里把Artwork选上的显示效果


在层横截面里把Artwork不选上的显示效果

上面的效果又好像和软件版本没关系。最主要是为什么一定要选full contact thermal-reliefs 才能出GERBER.这个问题。

估计是 allegro 的 bug 吧。真心觉得这个软件太多莫名其妙的问题。一点也不好用。尤其是负片有关的方面的问题太多。 我是初学allegro, 前两天一直没法让它的负片层显示花焊盘,设置都是对的。可是今天重新从头做个新板子,却是可以显示了。

哎...dbchack能过么?第一个问题明显是软件崩溃,跟那个选项没关系,那个选项可能是让计算量小了一点,所以没有崩溃.,
求别骂软件了,不会就说你不会,你骂软件让我们这些靠玩这软件养家糊口的人情何以堪

第二张图要么是你铜没更新,要么是没正确显示,在setup里有显示选项
