Two global signals are shorted 怎么解
录入：edatop.com 点击：
HDL原理图 出现 Two global signals are shorted 怎么解
说明。设计当初 为了区分GND_RF & GND 所以原理图设计了 2个地信号，但现在 只想要一个 GND信号 求原理图 应该怎么修改?（不想 一个一个 改 太多了）
还望 大虾们 不吝赐教 谢谢
说明。设计当初 为了区分GND_RF & GND 所以原理图设计了 2个地信号，但现在 只想要一个 GND信号 求原理图 应该怎么修改?（不想 一个一个 改 太多了）
还望 大虾们 不吝赐教 谢谢

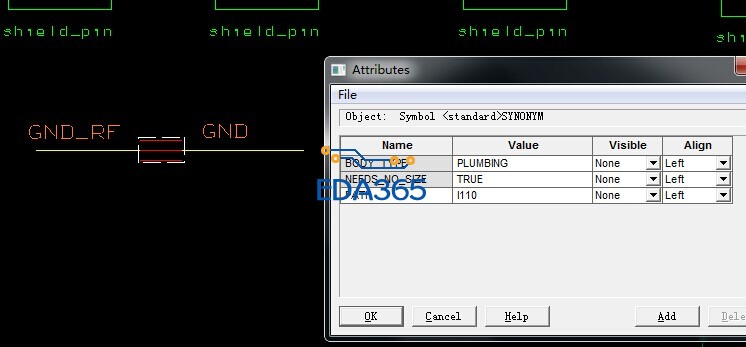

用synonym（相等符号）把GND_RF和GND连接，试一试。
加了 还是报错 加了之后 需要设置什么属性么? 谢谢

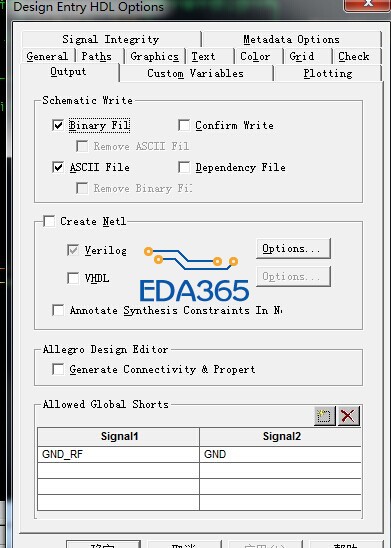

有了 在 OUTput 里面设置一下 谢谢
