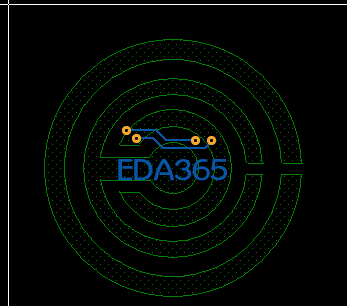

这种保护圈怎么制作？

诶呀，这个简单呀，我这新手都可以画了，就是4个circleshape,3个circle void，最后一个rectangle shape，再merge，完事。

問題是他有net, 要打via, 沒你想的簡單.

最中心的点是比较大，不是均匀的，用allegro可以吗?

看这个封装时作为几个脚，例如为两个，则把这个形状用shape symbol分两个画好，同一个脚的画在一起，然后用PAD design ，用这两个shape做成两个焊盘（选择shape），然后在封装中把这两个Pad调进来，做成封装

应该不好画吧！DXF感觉更精确点。那位新手同志应该挺厉害的，可以画出来，话说新手同志亲自画了没?

赞成2楼和5楼的方法

最中心的点是比较大，不是均匀的，用allegro可以吗? 是可以的. 就第三圓挖空後,補一個圓.
pcb變壓器螺旋型就比較難. 只能用dxf.

说实话，不是每个器件不是有推荐封装尺寸吗，最好看看器件本身什么样的，我感觉很多package symbol好像不用那么精确，好像这个需要手焊吧，管脚可以稍微扭一扭。

分配网络可以用 assign net
