allegro查找某个类型的过孔？
录入：edatop.com 点击：
想问一下allegro查找某个类型的过孔,并把它们全部高亮显示的方法. 就像查找元件一样. 谢谢！
如需要此工具,請發消息給我,不要再討論區裡面發e-mail.
期待高手！
高亮暂时不会，你可以改下过孔显示的大小就能找到你想找的过孔。
16.6版本的话，find那里有个 "find by query", 里面interconnect里选过孔，按照padstack找过孔。
我的V16.6 Hotfix 36 有這個選項
;P;P;P
"find by query"
这个我怎么没有找到呀
现在是unsupported prototype command, 要设置enable才可以看到。
可以出gerber在在钻孔层中查看啊
请问具体是把哪一项找开
在线等
在FINDE 最左下角有FIND BY QUERY按钮
用SKILL也可以实现 这样的功能

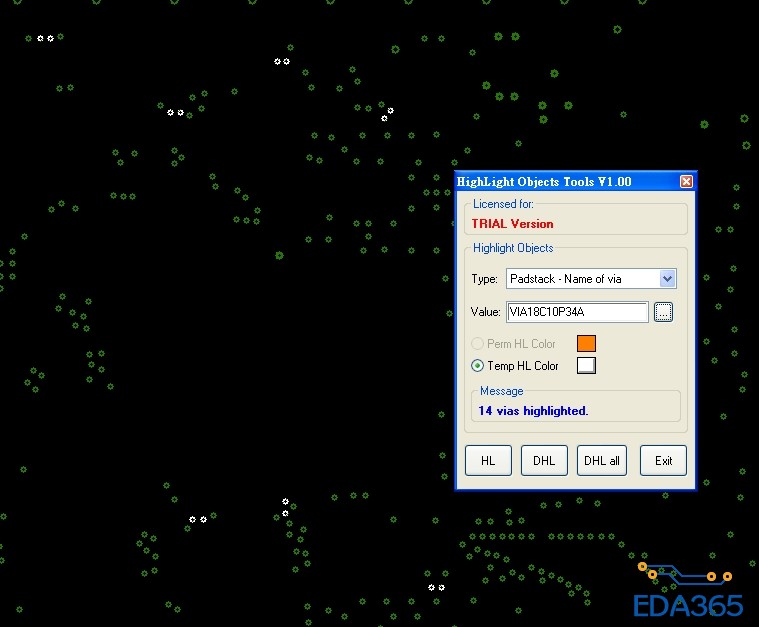

自己寫一個Tools,可以在V15.5 以上執行,如圖
如需要此工具,請發消息給我,不要再討論區裡面發e-mail.
mako88 能给一个这样功能的SKILL吗?420262908@qq.com
