奇怪的管脚连接图形
录入：edatop.com 点击：

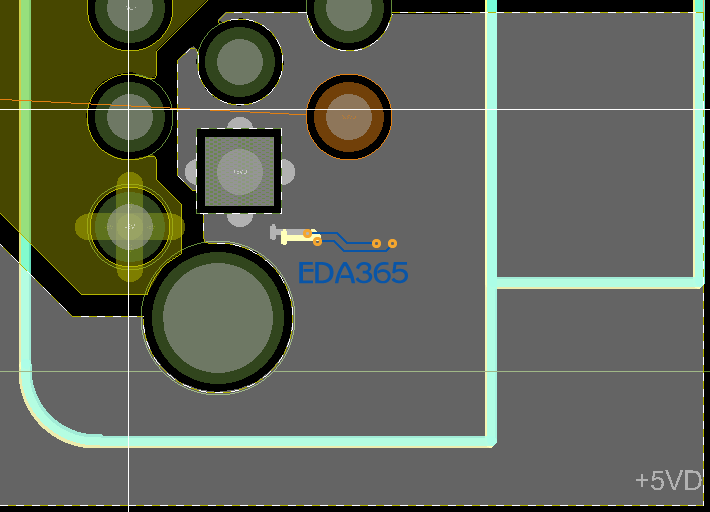

如图，两个和shape铺铜区连接的管脚为啥显示的不一样?
都是正片图形层的shape， 是从正片的plane层拷贝过来的。左边的管脚连 -5V 区，右边连 +5VD 区。
都是正片图形层的shape， 是从正片的plane层拷贝过来的。左边的管脚连 -5V 区，右边连 +5VD 区。
是显示问题么?更新下试试?
一个是实连接一个是十字连接，设置下就好了。
