（求助）关于差分对线宽、间距设置问题

录入：edatop.com 点击：

我在16.3中进行约束规则设置时：
普通的线宽、间距设置在physical constraint set和spacing constraint set中，对于差分对，则其线宽、内间距是在electrical constraint set 中设置。但我设置好后，为嘛差分对的内间距还受普通线spacing中设置的约束。
求大虾指点。

差分线有优先级的，你在差分线里面设置的线宽优先级最高。

有困难找警察

我截个图给你们看看不知道对不对，

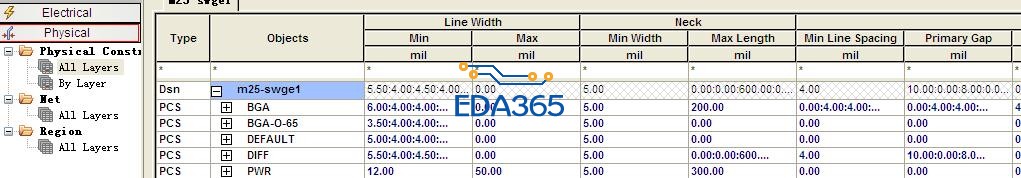

最右边是设置差分线的。上面名字都知道吧，然后先点击然后右击M25-。（这个是我工程命名）选择倒数第2个，这个应该是这些规则设定优先级的。选择你需要的那个优先选项。点击OK。这样差分线的选项就会选择你的优先级最高的。我就是这样做的，不知道你的是不是一样。

还有就是，

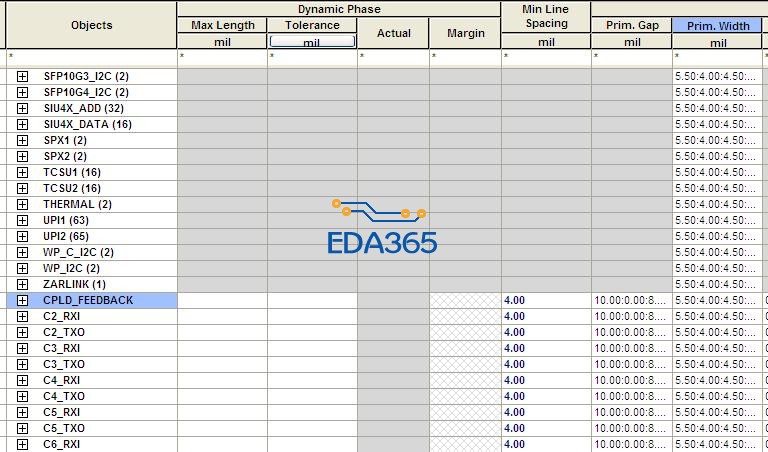

右击线宽选项，点击GO to source 他就会带你到这个需要设置的地方，然后把这个设置为最高优先级，就可以了。或者可以直接这里设置。但是层次所有的现况都是一样。
