（解决鸟）出geber后用cam看drill legend不正常
录入：edatop.com 点击：
cam看是这样的，信息不全

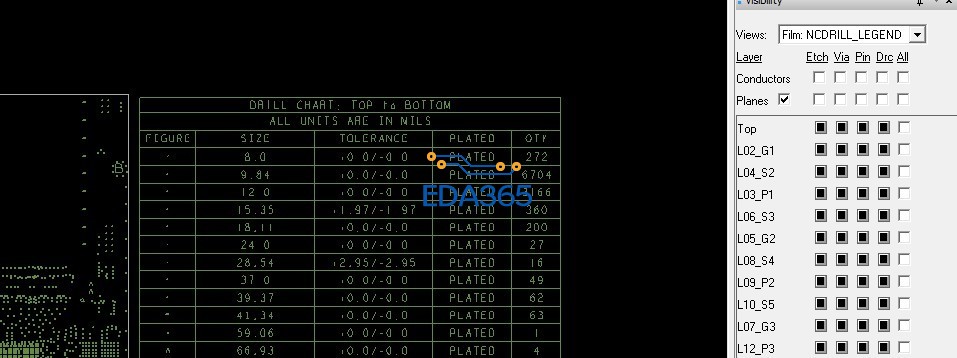

用allegro看是全的，
肿么一回事啊，头一次遇到
gerber undefined line width 设置一下就好了
设了，设的8mil
上次着急要，就吧manufacturing层所有的都加进去了，出了一个可以显示的，这回又删掉多加的，还是能显示，晕，怀疑软件有问题。

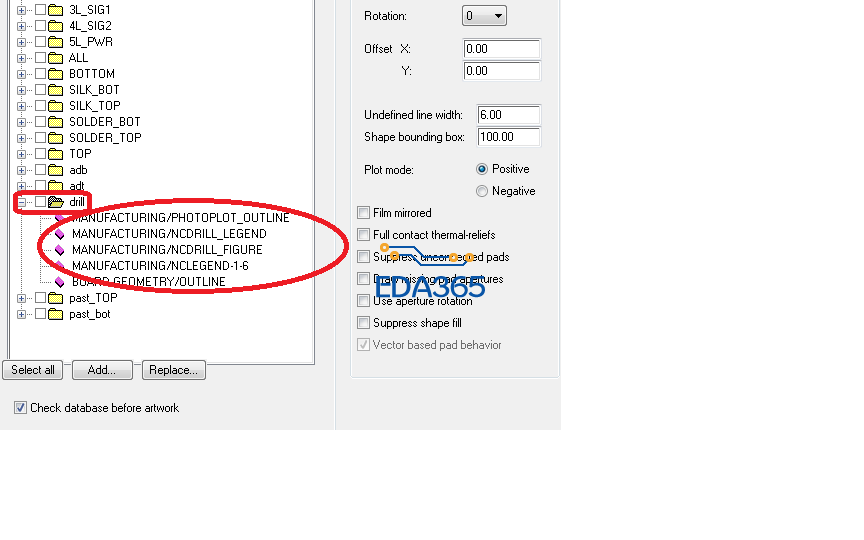

这里面的都添加进去了吗?
我刚才发现了是工程师在photoplot层加了个很小的框，请教一下加这个层有什么用吗，我出钻孔表都不会加这层，也不会在这层画什么。
photoplot，是对你界面出图的一个局域限制；主要是怕出图出不完整. 加这层的时候，要把所有层打开，把所有你界面的东西都要框进去才可以，仅供参考！
photoplot，是对你界面出图的一个局域限制；主要是怕出图出不完整. 加这层的时候，要把所有层打开，把所有你界面的东西都要框进去才可以，仅供参考！
