请问如何做出这种图形
录入:edatop.com 点击:

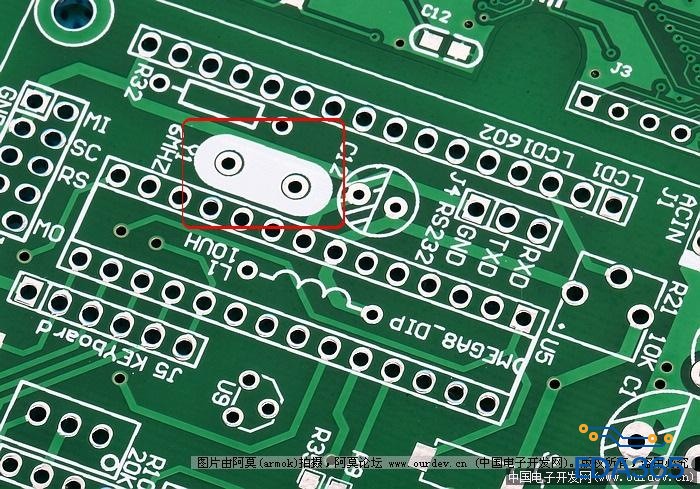

如上图中的晶振,有一层白色油墨。
我可以直接在丝印层中做一个晶振外形的白色油墨层,而板厂在处理时,处理阻焊的优先级要高于丝印。所以油墨就自动不会上焊盘。
三*************************************************
四******************************************************
五*****************************************
六****************************************
七*****************************************
我可以直接在丝印层中做一个晶振外形的白色油墨层,而板厂在处理时,处理阻焊的优先级要高于丝印。所以油墨就自动不会上焊盘。
一***********************************************
三*************************************************
四******************************************************
五*****************************************
六****************************************
七*****************************************
你这么想,那就没办法了。要不就给板厂特别指示。
没看懂,你想干啥?
为啥不直接做好,还等着板厂问你
你可以直接把顶层的阻焊去掉 这里就有丝印了吧~
你是想问怎么做出椭圆的这个shape?
不是shape,而是shap中的两个洞洞,如何能露出来。是做shape是就开好的,还是有什么别的方法。我的意思是当芯片脚较密时不时要做防连焊的油墨吗/如何把那些引脚的洞洞露出来
顶层阻焊去掉就可以了吗?

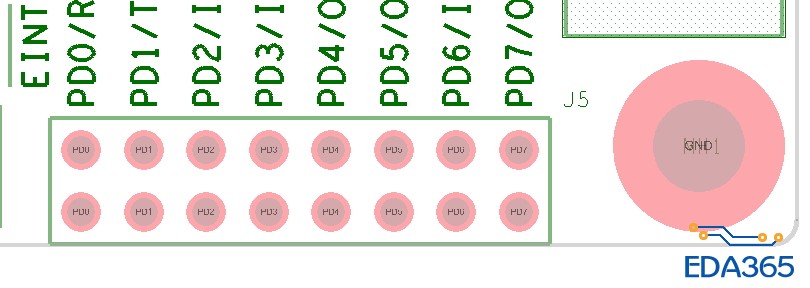

自己做当然是可以的,就是开两个焊盘的洞比较麻烦.有没有别的很好的方法。比如,现在有一个接插件,20个脚,脚间距较密,这时候我想采取一些措施,防止焊接时连焊,难道我要一个一个脚去开洞吗
想做引脚之间防连焊,想问下大家怎样做的

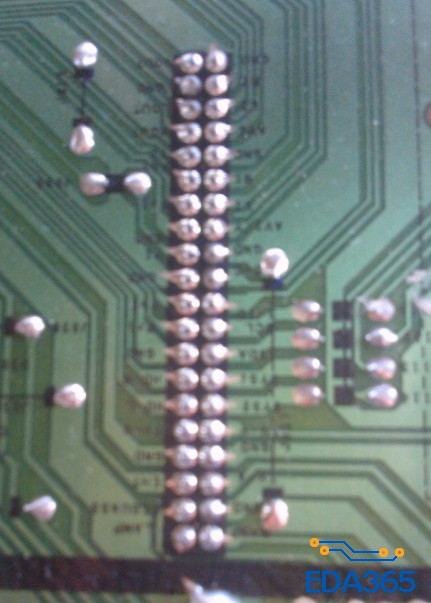

就像图中芯片引脚之间黑色的油墨。就像做出这种效果。请问具体的办法是什么呢
自己描述有问题,“难道你想让油墨上焊盘?”“”你就做好封装后 放一个丝印快在哪里就可以了。
厉害,把步骤写得这么详
是的,这就是我想要的。只要在丝印层有方法做出图形就好说了
