出gerber时文件精度选择
录入：edatop.com 点击：
出gerber时文件精度该如何选择，英制和公制时format选项是否一致呢是否如图所示求路过的师傅指点
5,5一定没问题
我也是一直用55
5,5是说整数五位，小数五位吗?

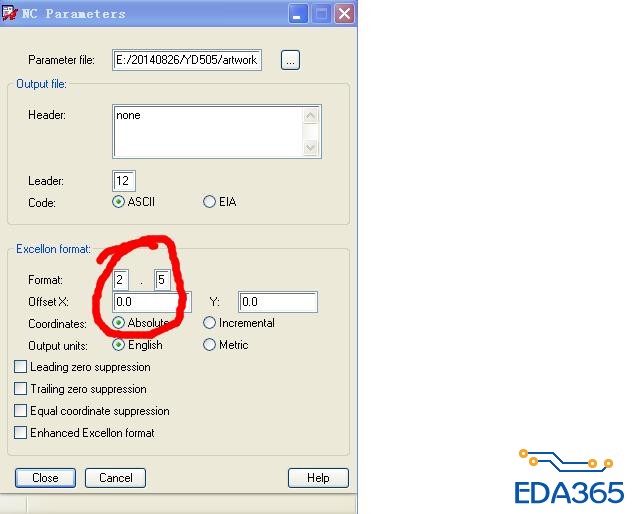

这个位置也要保持一致吗如图
这边貌似 2 3才会跟板子一致 你可以试试 2-3和2-5的区别 我一直用2-3
看到的教程都是讲要和前面一致的，怎么会这样呢
不相信教程就自己多试试嘛 导入cam看有无差别

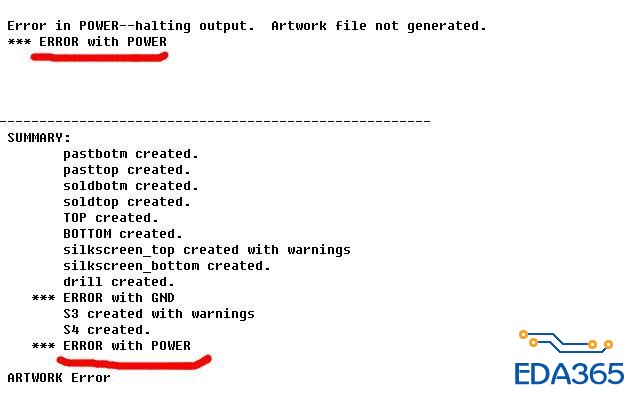

gerber文件出现这个错误影响制版吗
5.5
呆了三家公司，一直都是输3和5
一直都是前面5-5，后面那个2-3
整数是3小数是5?这样子总是有警告弹出的
导入CAM是看过孔的重合状况吗
我这家公司也是输出3，5的。你说的两个地方都一致的，都是3,5.你的Gerber Silkscreen_top,和S3那里有问题。一般输出Gerber必须要没有错误和警告才可以的，保险一点。不然不知道会有什么问题
