在负片下输出gerber时我让regular pad=anti pad为什么输出还是有现实呢？
录入：edatop.com 点击：

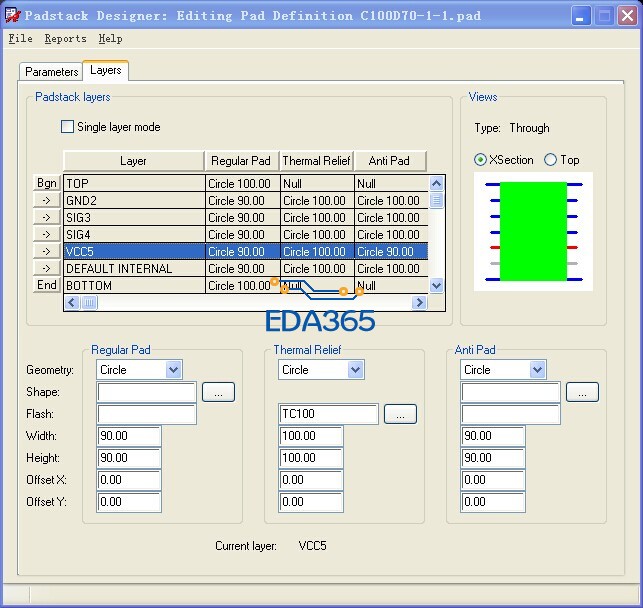

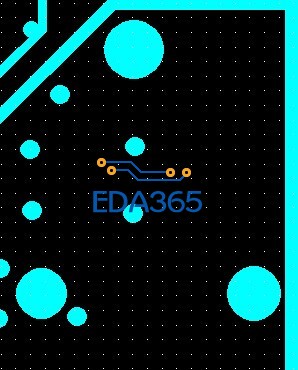

以前看过一个帖子，说是regular pad=anti pad，如果不勾选suppress unconnected pads，出来的gerber就会短路，我现在是内部空间不足，过孔把电源层挖得很厉害，想改小anti pad，取消内层regular pad（本身的pcb上也是没有regular pad的），如图，一边是改了via18-8，anti pad 18，一边没改via18-8 anti pad26，我试了一下不会出错，很奇怪，是针对pad会出错，via不会出错?心里悬得很，我现在这么做应该没问题吧?
你仔细看那个帖子就会知道,,,那小编其实自己忽悠自己玩呢,他那个问题跟那个选项没关系的.
经过测试发现就算是pad也不会出现问题了，奇怪，不出问题反而更慌啊～难道是16.6不存在这个问题了么?请教，在线等。
不是吧，那他的那个是什么问题，那就是regular pad=anti pad的时候也没有影响么?
你这个没问题,负片层本来就没有regular的.
印象中只要勾了vector那一项,你都不会出现他那个问题的
http://www.eda365.com/forum.php? ... 1%26orderby%3Dheats我看的是这个啊，我记得以前我好像还实验过的。
果然不勾选vector之后，负片就没现实了，还好还好，多谢指点啦。
