Allegro怎样实现雕刻样式的字符
录入：edatop.com 点击：
请问，如图所示。Allegro怎样在铜皮里面雕刻出字符
，就是把字符挖掉，所谓的阴字符。
这个没试过……不过按照理论，试试在anti-etch层或者route keepout层加字，然后按照需要调整字的大小，应该可以实现……

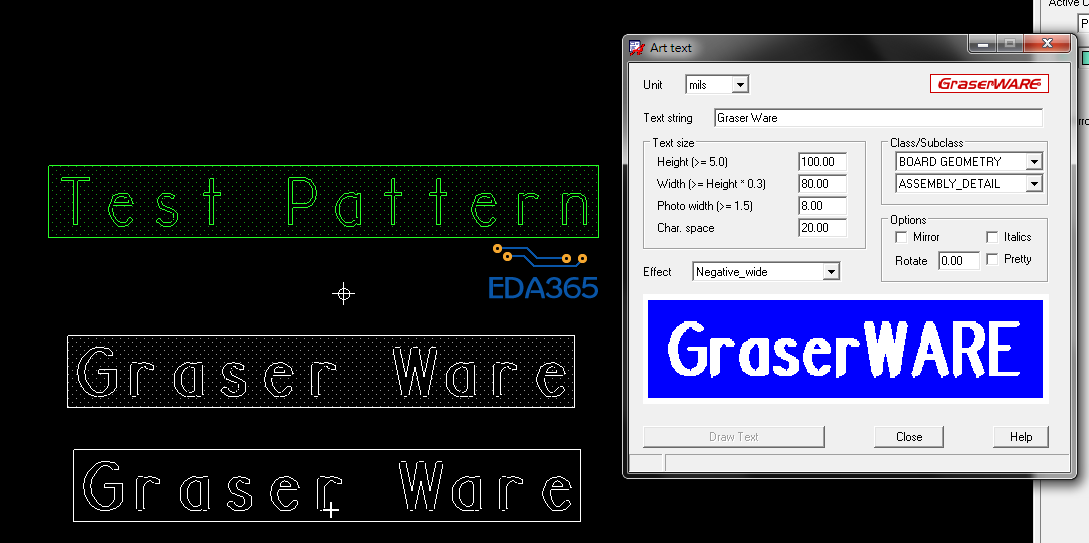

這樣子嗎?
是要這樣子嗎?
哈哈，你用了小插件。其实让板厂搞好做的一毛。用图片转换也是可以的。
我也找个软件来试试
这个简单，先用TEXT写好字，然后在shape上进行多边形挖空，网格设置的小一些，挖空时灵活运用弧线，很简单的
这样挖是可以，还是有软件实现更好
