求助:动态铺铜为啥不连接到相同网络的焊盘上?如何改正?

录入:edatop.com     点击:
在修改一个板子。这板子上原先有个地方铺铜,连接了相同网络的焊盘和过孔。 不晓得在修改过程中做了哪个设置,结果发现铺铜和其中的一个焊盘不连接了。附图如下:
其中红色的是原先修改前的截图,里面都连的好好的。
另一个图是显示焊盘不再连接上的模样。
还有个图显示了铺铜区的轮廓,可以看到铺铜区是包含了那个未连接的焊盘的。

该怎么改正呢? 谢谢建议。

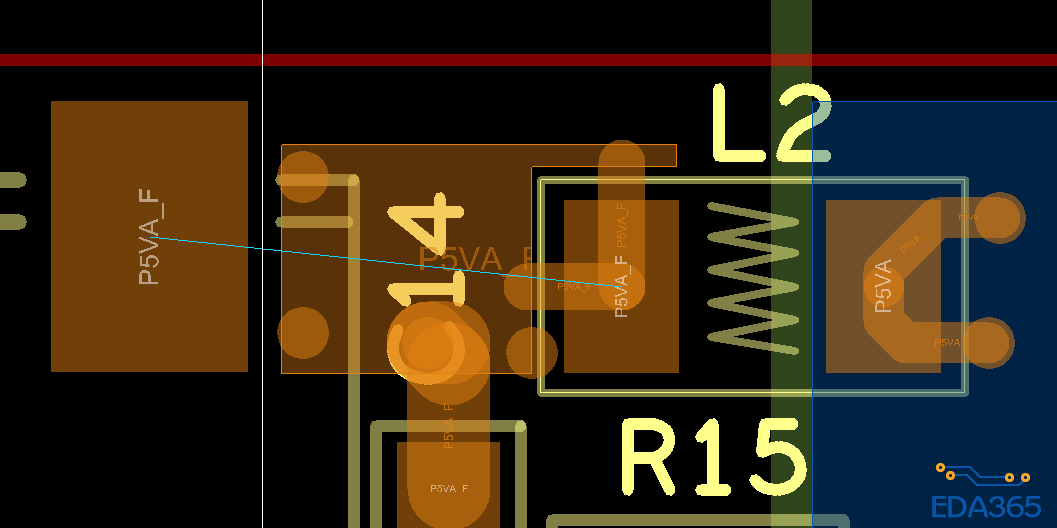

这是不连接的样子


这是修改前的截图

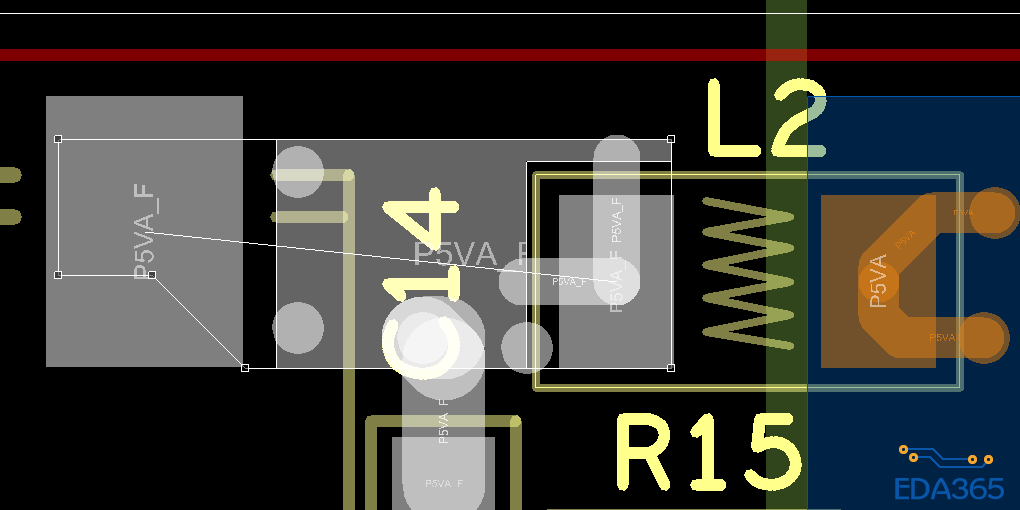

这是铺铜区轮廓


把轮廓拉大一点,完全盖过左边的大焊盘再试。

shape改成全连接

铜皮链接方式修改一下


3L正解

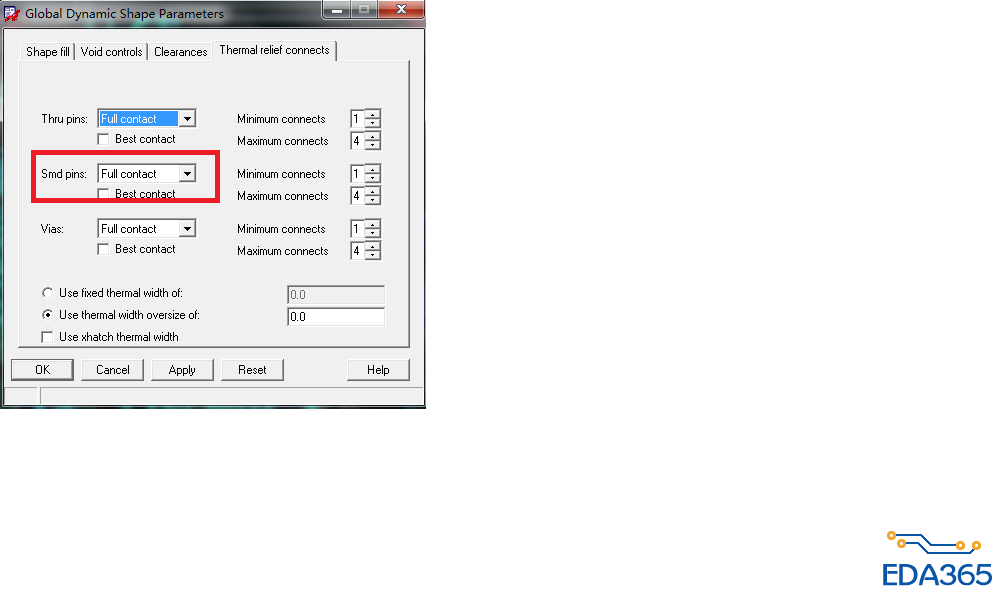

要么加大铜皮 要么smd焊盘全连接

实连接

是的, thermal pad 开口过大,没有完全覆盖, 可尝试全连接, 或者4楼图上设置增加+连接处的宽度, 或者鼠标右击焊盘property edit->搜索*thermal* 可对此进行单独设置。
