新手关于六层板layer3、layer4层走线的疑问

小弟最近在画一个六层板。  2层是GND，  5层是电源层。叠层结构如下
top---GND----layer3-----layer4----POWER----bot
请问我如果在layer3层走几组100欧姆的差分线， 那么既然是layer3层，像一个汉堡包一样， 它是被GND层和layer4层夹着的。
我想问诸路大哥
layer3层走这个100欧的话， layer4层的对应部分是不是需要保持完整的一个平面呢?（GND层是一定要保持完整的平面，这个我是清楚的）

不要

L3 L4要想做阻抗，这板子只能做假八层，也就是L3和L4之间要填入介质，增加他们之间的高度，根据就近参考的原则L3参考L2，L4参考L5，但是走线依然不要平行走线要错开。

这个叠层很怪哦，真的需要这么多的走线层吗，比较好的是Sig-GND-Sig-PWr-GND-Sig。

L4层不需要完整的平面。 L3参考L2层，L4参考L5层，把L3和 L4的间距拉大，信号是以最近的平面做参考！如果你的板厚是1.6mm的话，板厂报价以8层板来报价的！这是所谓的假八层！（L3和L4层平行走线不要太过长）

赞同5楼的说法！

谢谢。理解如下：1、如果我强制要在六层板中走 layer3  \ layer4的话 ，只有做成假八层。（拉大layer3   layer4之间距）
2、真正的六层板，其实只有三层能走信号。 TOP---BOT----外加中间某一层。
请问我的理解是否正确

1、如果板厚是1.0mm话，就不是假八层啦！ 2、这要根据你板子的走线密不密啦，如果少的话就用一个内层走线就够啦。（一般我画六层板都是用两内个层，表层和底层尽量不走线，但可以走一些短线和电源）

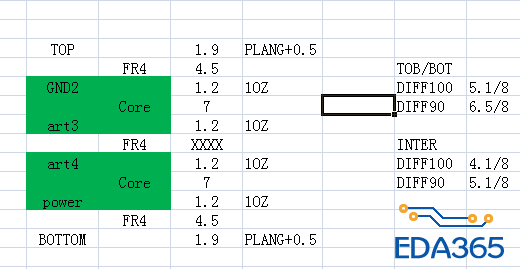

发个六层的叠层给你！哪下图

谢谢。 学习了。我看书上写了。一些对成本敏感的消费电子的PCB六层板。就用的你的这个叠构

消费类的板子差不多都是用6层板！

3 4 层间距很远 影响不大

我想请教下，这种叠层的话，三四层的参考平面分别为第几层呢?top面和bot面走什么信号比较好?谢谢！
