allegro如何修改已经画好的PCB

allegro如何修改已经画好的PCB板子元件有点多,再增加二三十个元件,增加新功能，板子再加宽点，，以前的覆铜，连线要不要改，重新出光绘钻孔么，望详细解答，谢谢了

重新再原理图里面加上，然后在倒进这个工程里面就会自己更新

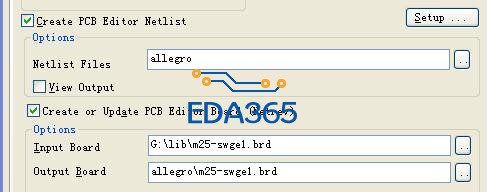

     选Input Board  这个地方选找到你要修改的PCB文件。  然后直接导入就可以。（导入时候这个工程不要打开）

1、先改原理图，把你需要加的连接关系加进去，然后package（File->Export physical）
2、package通过检查无误后，在板子里面导入生成的package文件（注意备份）
3、打开新的班子，把新的器件放进去（place->可选手动或者快速都行）
4、修改你板子的尺寸，按照连接关系把器件调整位置，以前连接好的器件能不动尽量不要动，有些走线比较密集的地方能不放东西尽量不要放东西，尽量减少修改量
5、布局完成后检查一遍，然后开始走线，根据连接关系把所有飞线清掉，注意之前板子的一些规则。
6、做好以后检查无误后，重新drill，重新出Gerber文件

请问小编解决了没?用的是哪一种方法?同样学习下

原先板子的覆铜应该删除吧，加宽边框，对吧

覆铜也只是连接的一种手段，删除不删除看你的连接关系，但是板子有尺寸变动的话，整层的铜的话最好重新铺一下，像整层的地层和整层的power层，其他地方为了连接而画的看需求了。另外像route keepout之类的约束层也需要相应的调整

奥奥，学习了

那要不要原理图需不需要元件重新编号Annotate,别人拿给我只有.dsn和.brd文件，封装是我提取的brd里面的，还有自己画的，

原理图不能重新编号，那样的话你原来的布局都会飞掉，你只能在原理图中修改你要增加的那部分原理图的编号，或者你要修改的那部分原理图的编，其它不用修改的地方的编号不能动

好多高手啊，学习学习
