LP10.5生成allegro焊盘有问题,
录入:edatop.com 点击:
用PADS9.5自带LP10.5生成allegro焊盘有问题,直接是生成不了,
在自动打开PAD_ Designer 出现了如下错误提示:
No material properties found for air
No material properties found for copper
.
.
.
请问各位遇见过的高手怎么解决?
PS.
直接去打开pad_designer 不会出现上述问题,
解决方法:
由于自己设置快捷键更改了SCRIPT的路径,在ALLEGRO 界面SETUP /user preferences /path
对 PSM,PAD ,script的路径重新设置,

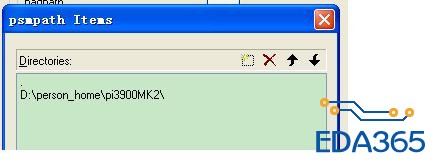

方法如下:新增一个路径,名字为(.)然后将这个.移动到之前路径的上方,如图所示,
