allegro unrouted nets如何解决
录入:edatop.com 点击:

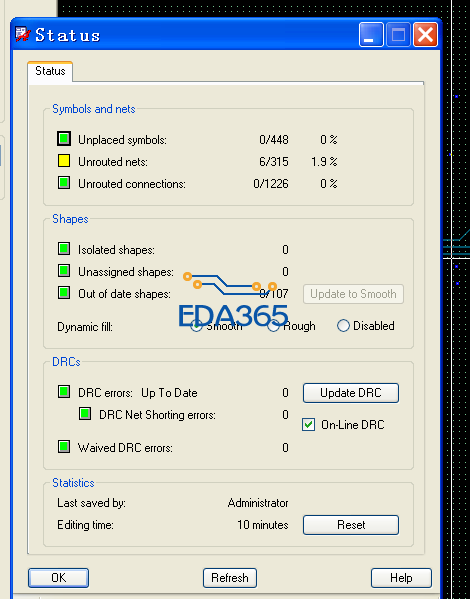

板子连线连完了。用status查看有没有漏连接的。第一次遇到unrouted nets显示没有完成,可是unrouted connections又显示完成。上图。有没有人遇到这种情况!求解!
好犀利~~你都对软件做了什么.....
有unplaced symbol的时候会那样,不过你那项也是绿的.........dbcheck下?板子上有net么?
运行database check一下吧,Tools里面的Dbdoctor,这个肯定是有问题的……
恩。好的。谢谢。周一的时候试一下。忘了把文件带回家了。用了这么久的软件,也是第一次遇到这种情况。
我没动软件,板子上报告,全部net连接好了。这就是这个问题的诡异了。周一回去dbcheck一下,看看能不能解决问题!
也有可能把某些电源的NO RATS打开了
能解释的具体点吗?
