allegro中如何去除碎铜方法
录入：edatop.com 点击：
大家帮我看一下，这个碎铜是如何去除的这么好，是不是设置哪里了，请前辈们指点招

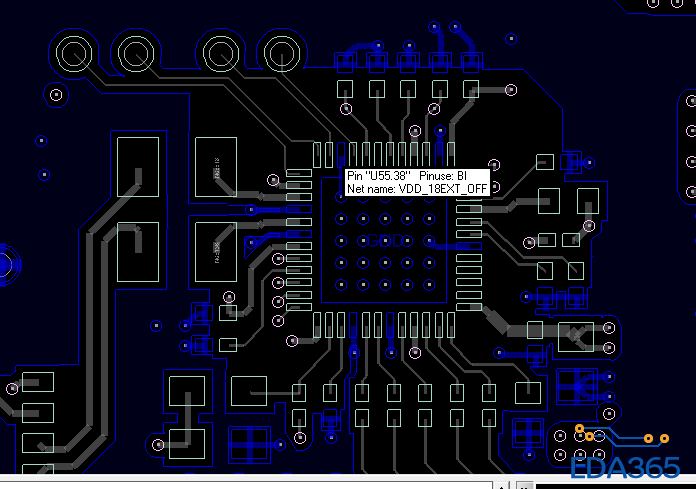

未去除碎铜前
未去除碎铜前

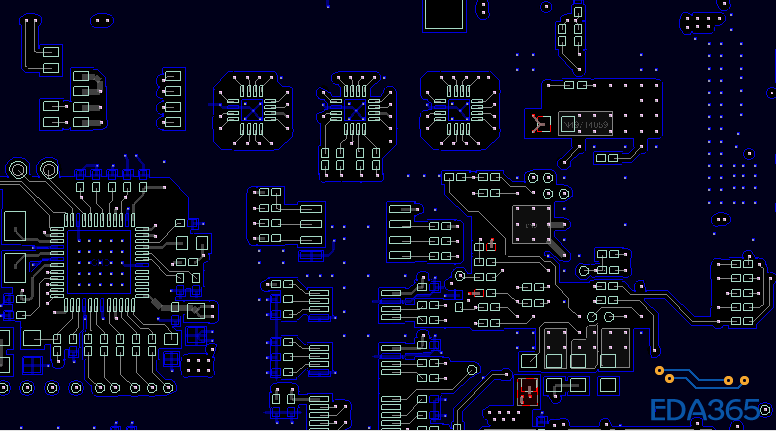

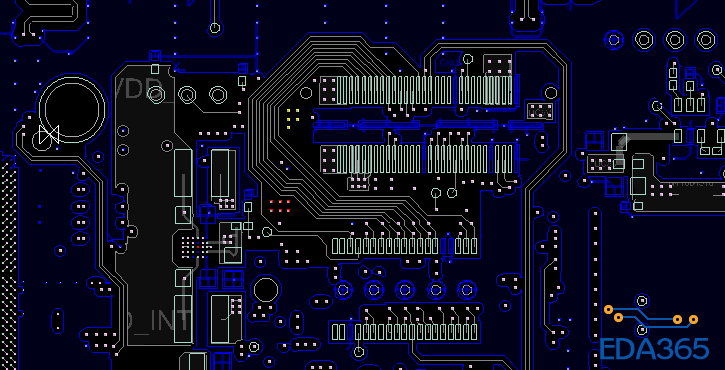

去除后
去除后
去除后
要养成良好习惯
给你个建议尽量少用动态铜皮
您的意思是这个地方用的是静态铺铜皮吗?静态敷铜是不自动避让的呀，那样不更麻烦吗?
你使用熟练了静态铜皮一样好用
静态铜皮会有碎铜呀?
静态铜皮是不会有碎铜的，都是你自己铺的
tool->shape island 然后一个一个的删除
删除孤岛也会有碎铜呀 ?
你这个要在shape ->global Dynamic Parametre中的Void Controls中的 Suppress shapes less than 改大点才行
从这个表面来看 上图应该手工挖空的吧 去除碎铜时，不是改大shape与其他元件的间距吧? 非常感谢你的回复
低速无所谓噻
如果要该大SHAPE与元器件的间距，在contraint management中设置就可以

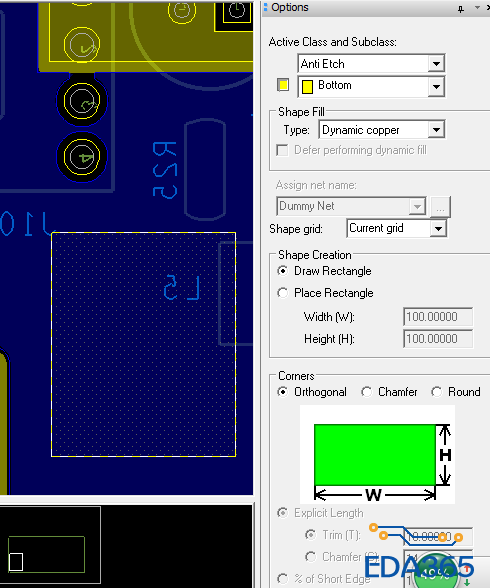

先把不要铺上铜皮的地方用anti etch的shape铺上 再去铺铜皮就能达到你想要的效果了
试过了，不行呀
