元件过孔硬件与内层SHAPE产生告警？
录入：edatop.com 点击：

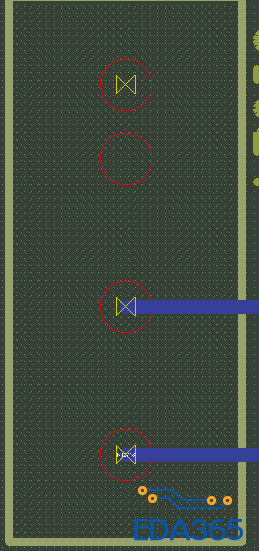

如题所示，四层板的第一层放置的元器件过孔引脚，放置后产生P/S告警，不知道是哪里设置的问题?请大牛指点指点
你要看看DRC的提示信息。里面都有详细的提示的。
谢谢回复，现在的问题明确了，就是SHAPE没有对PIN产生自动的避让，我设置的内层地平面是动态的，并且设置的是负盘。不知道是不是动态SHAPE如果是负盘的时候，不产生自动避让?
原因找到了，是因为SHAPE ->Global Dynamic Parametres ->Clearence的间距设置为0
