design rules check时发生error

录入:edatop.com     点击:

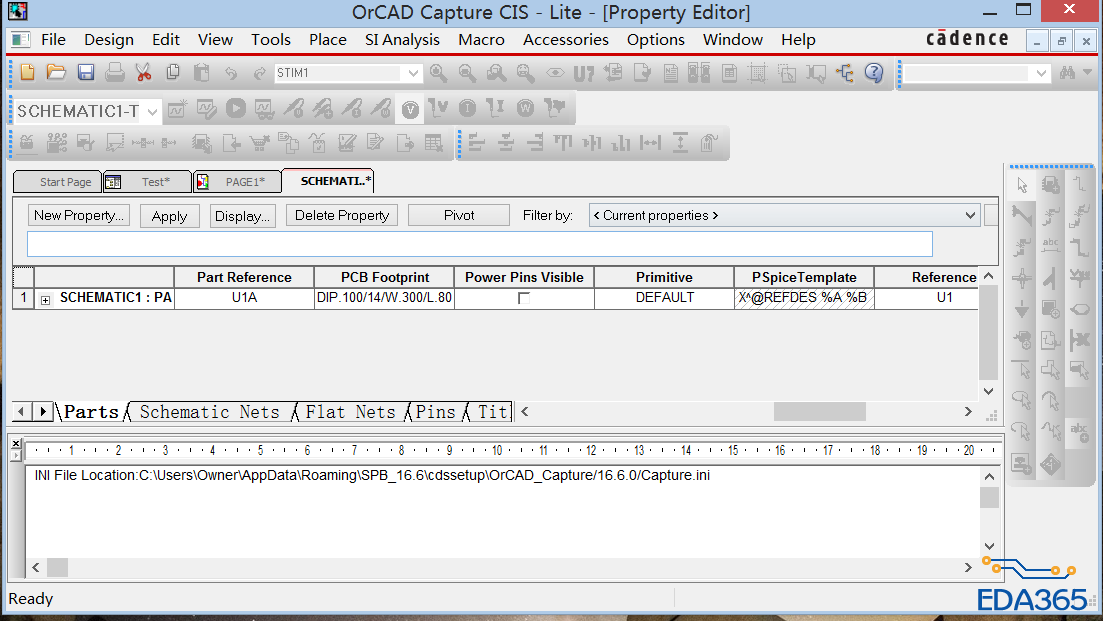

大家好,我刚学orcad几天,如果我问的问题太简单不要喷我啊 == 如图左边是我画的很简单的原理图,但是design rules check时总是发生错误,我找了好久都没有找到解决方法,拜托大家帮我看看,非常感谢!
system log:
--------------------------------------------------
Checking Schematic: SCHEMATIC1
--------------------------------------------------
INFO(ORCAP-2242): Checking Incorrect Pin Group Assignment
Report for Invalid References
Report for Duplicate References
--------------------------------------------------
Checking Entire Design: TEST
--------------------------------------------------
Checking Power Pin Visibility
Checking Normal Convert View Sync
INFO(ORCAP-36105): Checking Missing Pin Numbers
Checking Device with Zero pins
INFO(ORCAP-36101): Checking Missing PCB Footprint Property
#1 ERROR(ORCAP-36071): Illegal character "Dot(.)" found in "PCB Footprint" property for component instance U1A: SCHEMATIC1, PAGE1 (4.20, 2.80) .
Checking Name Property for Hierarchical Instances
INFO(ORCAP-2211): Check High Speed Properties Syntax
INFO(ORCAP-2212): Check Power Ground Mismatch
Reporting Unused Refdes in multiple part packages
Part                               Quantity                               Reference
-----------------------------------------------------------------------------------------
   74LS01                               3                               U1: D  C  B



还有右键点击IC,show footprint时 session log显示ERROR(ORCAP-1733): Allegro footprint DIP.100/14/W.300/L.800 was not found in the search path.
还有我的capture.ini里面
[Allegro Footprints]
Dir0=D:\OrCAD\OrCAD\share\pcb\pcb_lib\symbols
但是D:\OrCAD\OrCAD\share\pcb\下面是没有pcb_lib文件夹的

#1 ERROR(ORCAP-36071): Illegal character "Dot(.)" found in "PCB Footprint" property for component instance U1A: 问题软件告诉你了,你还要怎么样啊?

都说我刚学。真的不懂。我在学校电脑用就没问题,但是在自己电脑上每加一个IC都会出现这样的问题


请问这个怎么改啊?还有不可能没加一个IC就手动改他们的foot print吧,有没有其他解决方法?

你最後這句話才奇怪 , 零件不給 Footprint ?
學校是怎麼教的?

学校没教这个,我真的是刚学的,连foot print都还不知道是什么。实在不知道怎么改啊。学校只是教了怎么用这个软件画一个4 bit 加減法器,然后用PSpice模拟,很简单的有pdf指导。
学校电脑的软件是配置好了的,我在自己电脑安装OrCAD,画同样的原理图却总是出现这个问题,太头疼了。

非法字符(.)

這個錯不在你 , 是學校過分了.
要嘛就別碰 , 要教給學生的話 , 連流程都不說 , 只讓你們照著做.
這是培養作業員嗎?
Capture 只是一套繪製電路的軟體 , 裡面的零件不代表任何意義 , 真正有意義的是接續後面的 PSpice 模擬和 PCB Layout .
因此由線路圖完成後要轉出 Netlist 帶到 PCB 之前要先考慮好 , 零件的封裝型態( PCB Footprint ), 把這個資料寫入後才能夠轉出 PCB 用的 Netlist .
而這個 PCB Footprint 同時也要對應到 Layout .
你必須先建立好零件封裝後 , 才能去把 Netlist 轉進來.

终于遇到热心的大神了!感动ing
所以要自己写PCB Footprint然后把它放进
[Allegro Footprints]
Dir0=D:\OrCAD\OrCAD\share\pcb\pcb_lib\symbols
这个文件夹吗?

我们还没教可以把学校的复制过来吗?

自己先做一个简单的工程,走完整个流程再说细节,不要走起来就钻牛角尖

Spawning... "d:\Cadence\SPB_16.5\tools\Capture\pstswp.exe" -pst -d "f:\lzy\jlink0907\sch\jlink.dsn" -n "F:\LZY\JLINK0907\SCH" -c "D:\Cadence\SPB_16.5\tools\capture\allegro.cfg" -v 3   -l 31 -s "" -j "PCB Footprint" -hpath "HPathForCollision"
#1 ERROR(ORCAP-36071): Illegal character "Dot(.)" found in "PCB Footprint" property for component instance USB-A4P2: SCHEMATIC1, PAGE1 (7.30, 9.00) .
#2 Info: PCB Editor does not support Dots(.), Forward Slash(/) and White space in footprint names. The supported characters include Alphabets, Numerics, Underscore(_) and Hyphen(-).
#3 ERROR(ORCAP-36018): Aborting Netlisting... Please correct the above errors and retry.
遇到同类问题,把所以要自己写PCB Footprint然后把它放进
[Allegro Footprints]5 e9 E; n; N( f4 C$ }7 @
Dir0=D:\OrCAD\OrCAD\share\pcb\pcb_lib\symbols
这个文件还是不可以,求解决方法?
