封装做routekeepout作用
录入：edatop.com 点击：

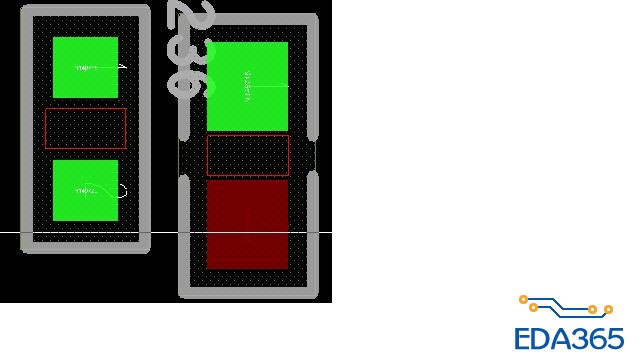

如图在封装下做routekeepout有什么作用，不掉有问题吗
我们老板不喜欢我们把地的铜皮敷到两个PIN之间，所以在两个焊盘中间加个routekeepout
这种贴片电阻很小，然后两个pin之间的间距很小，加keepout是防止一个pin走线或者铺铜的时候离另外一个pin太近，会造成可能的信号干扰或者短路，如果大一点的电容电阻，可以去掉，然后中间可以走一些不是很敏感的信号。
铺铜的时候shape设置大点不就可以了吗
我知道的是這兩個PAD中間若有銅,加上綠漆,就會比兩個PAD高
SMT時有可能因會中間的厚度造成兩個PAD吃錫不良
所以才會在兩個PAD中間禁止鋪銅
若有錯 請各位指教 謝謝
学习了
楼上貌似说的有道理！
