allegro中做封装时如何将pin设置成没有标号的?
删除就可以or哪里设置?
删除就可以or哪里设置?

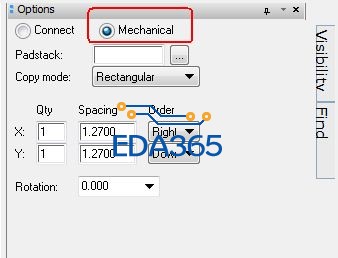

在放置焊盘的时候右边的Option选择Mechanical
你想干什么? pin是必须有个引脚编号的 没有编号怎么和原理图对应起来?
不建议将封装中的PIN设置成无编号的！
因为PIN无编号则很可能不能与原理图中的器件进行一一对应，同时也会给网络表的导入等工作带来一定的困惑！
明白了，那个是机械孔，知道怎么处理了，谢谢！
因为原理图就没那个pin
