请问xent和pin pair

xnet就是把两个net按一个来算,pin pair就是把一个net按照pin对分成几段来算~~~

xent 我们一般都知道串接排阻或者单独的组容！ 但pin pair 也有串接电阻！怎么又是怎么回事啊?这和xnet 不都一样了?

你所谓pin pair也串电阻,那跟pin pair没关系,明显是先xnet了,才对xnet设的pin pair......

大哥能举个例子吗?我这人有点笨  有点别你给绕晕了！

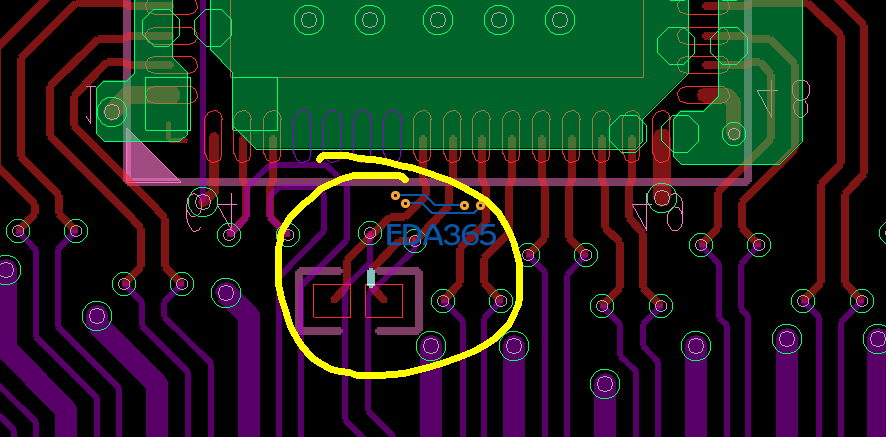

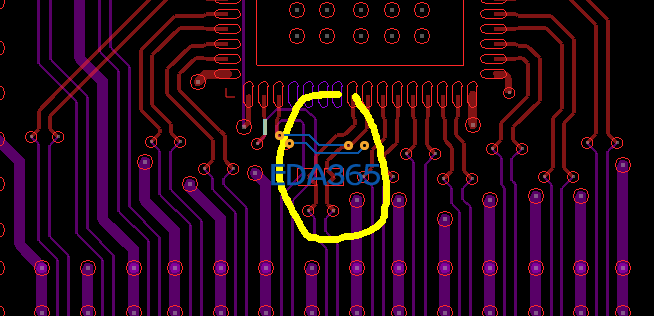

就像这个图也要！其他差分只要设置pin pair就可以了！不过黄色圈圈里的那对差分就要先设置BI才能设置的到pin pair ?这是为什么啊?按理说他不是只要设置xnent 就可以了?可是他设置不了xnent！
那按你说的 要先设置xnent  在设置Pin pair  那不是实现不了了?

你亲手做做就知道了...先弄明白原因,就是你的需求,然后用这些手段来达到你的目的...你现在明显光知道这两个概念不知道是干什么用的

就是啊！所以啊我才要问啊！我到现在都还没整明白！脑袋有点没转过弯来！

4楼正解，如果要全部设置完等长，先要附模型，把串联和并联看作一个线段，先要设置成XNET 才可以设置完整的PIN PAIR 不过也可以不设置XNET，就先设置到指定的PIN 后端在手动控制一下等长也是可以的，设置等长的方法很多，有点对点、信号的MIN .MAX  相对等长 绝对等长 看负载程度在来用

建立PIN PAIR是为了设置等长约束时使用，如果一个NET分为多段，中间串接阻容，不设XNET的话，就需要建立多段PIN PAIR，然后再分段等长，相对来说较麻烦；设立XNET以后，该网络就一对PIN PAIR，从始端到终端，这样只需要设置一组等长规则就可以了。

pin pair是点到点，这个pin到另外一个pin，xnet是几个net相加，可以包含好几个pin。

我能理解为！pin pair是两个Pin想连接的线吗?  xnet 是多个品串接起来的线吗?

也可以这样理解，你做一个带串阻的双片打T的ddr就能理解了，可以找下T点（虚拟pin）的做法

那个电阻是并在两个线之间的,为什么要做x net?那电阻两端的net按一个算你想干啥......

感谢感谢！你不说是并联的我还一直认为是串接的！我重新fanout 就发现问题了！现在终于明白了 ！xnet 和pin pair的区别了！  xent 就是几个Pin的连接线当一条线来使用！ pin pair 就是两个pin之间几段线串接起来当一天线使用！ 其实最终目的都是 为了让他们实现一条线来使用！
