新手 问一个焊盘和过孔显示的问题 求解答
录入：edatop.com 点击：
自己新建了一个电路板，然后导入了网表，利用的是别人同样的原理图和同样的封装库！
新添加了过孔，每层都打开显示了，但是感觉过孔和焊盘显示有点问题，求解！
1.如下图所示（别人的焊盘和我自己的焊盘显示）：
2.我添加了库中默认的VIA16*32 VIA8*16 最左边的过孔为双击板子自带的过孔：
新添加了过孔，每层都打开显示了，但是感觉过孔和焊盘显示有点问题，求解！
1.如下图所示（别人的焊盘和我自己的焊盘显示）：
2.我添加了库中默认的VIA16*32 VIA8*16 最左边的过孔为双击板子自带的过孔：

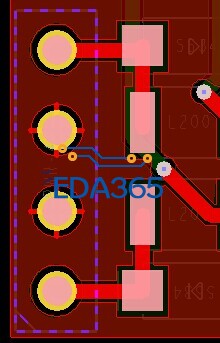

别人的焊盘

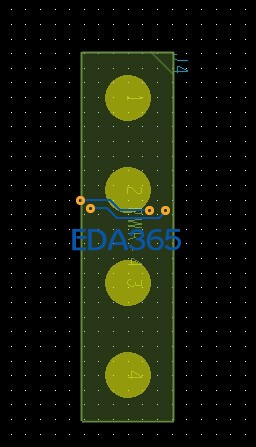

我自己的焊盘

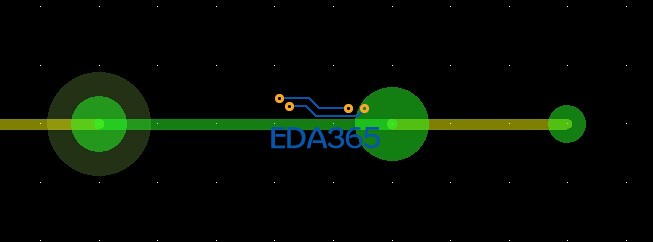

最左边为双击默认的 中间为自带16*32 最右边为自带8*16

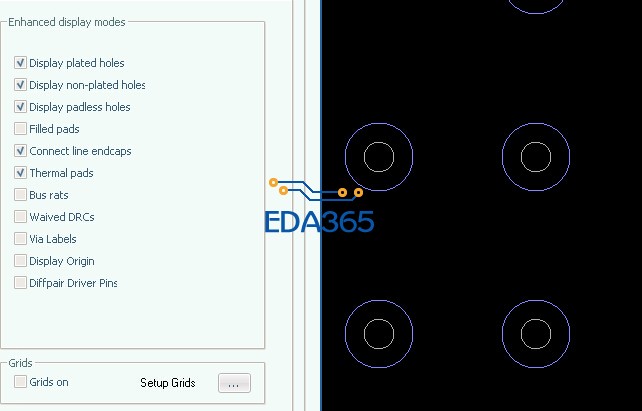

setup display里,,那些对钩自己点点
我全部都显示了 还是不行啊
正解，勾上display drill，你的是全连接，他的是十字连接，没问题的
你确定你都试过了?我表示很无奈
我也表示是那里没有勾，不过就是示意图不怎么好看而已，可能连线也不怎么好连
他也没救了,你们俩做个伴
大神 不要这样撒 我是新手嘛 请谅解 我以为勾的是display/color那里的

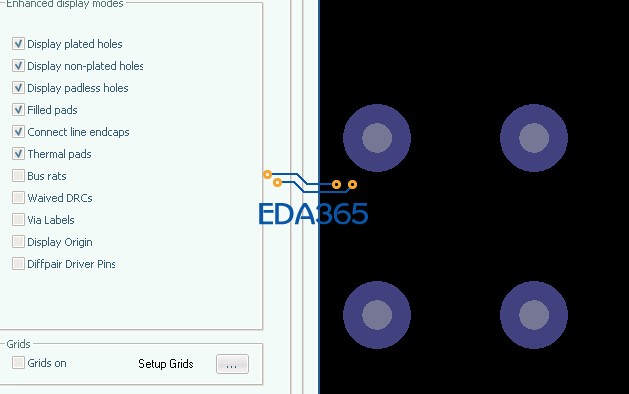

我去 。这个就是看上去不舒服，还有就是连线不好练。你还是勾上比较好 把1 2 3选项都勾上。
开玩笑的啦~~
我喜欢这两种模式下的孔……
有人发图了你进来看下。
嗯 谢谢 O(∩_∩)O~
