无信号的元件能否在板中有坐标点？比如MARK,屏蔽罩
录入：edatop.com 点击：
大家好，我想问大家一个问题：我们通常都会自己手动加MARK点和屏蔽罩（直接焊死的），屏蔽罩只是画了个soldermask，假设做成了一个元件（没有PIN的元件）调入进来，和MARK点一样，生成的贴片文件坐标里面是没有这两个种类的坐标点的，如何能够做到调入后还能生成坐标点。这个问题一直困扰着我，
生成的贴片数据MARK点是有坐标点的
没有啊，MARK点只有在原理图上添加才有坐标点。请问你是用哪个出坐标的命令。
很简单
做一个只有assembly外框没有pad的footprint
然后把这个footprint放到屏蔽框的中心位置就行了
能不能具体的说明呢?抱歉，我在PCB上从没听过footprint，所以一点都没看懂。
。
还望细细说明，谢谢！
做成封装再强行放置就可以出座标了
这个我做过封装，直接在allegro中调用，生成出来是没有坐标的。
中心放置一个表贴焊盘，只做TOP与SOLDERMASK-TOP,其他不做，做封装是考虑放置非电气PAD
灵活运用，ALLEGRO再强大也只是一个工具而已，得靠人来运用

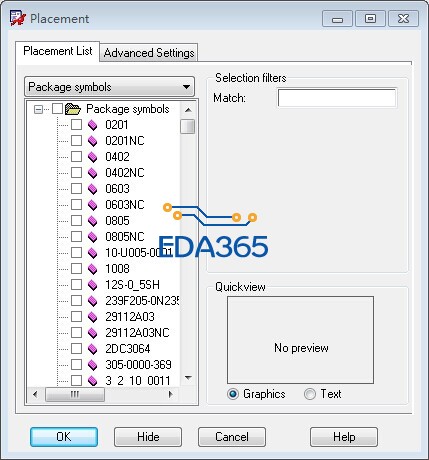

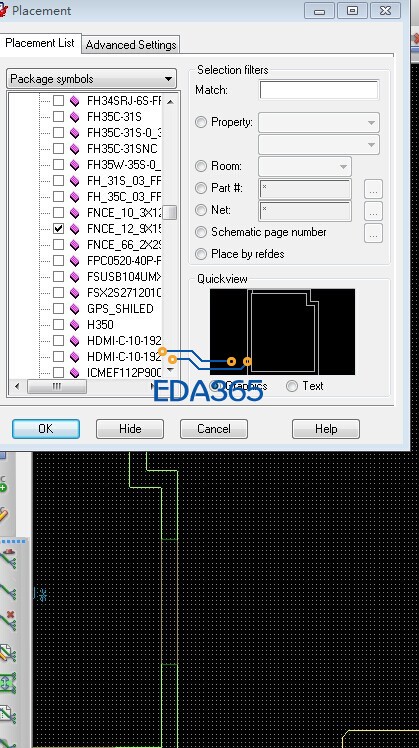

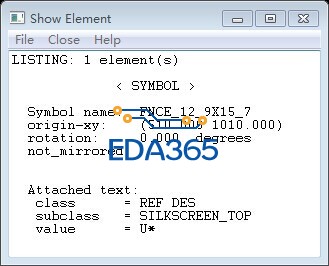

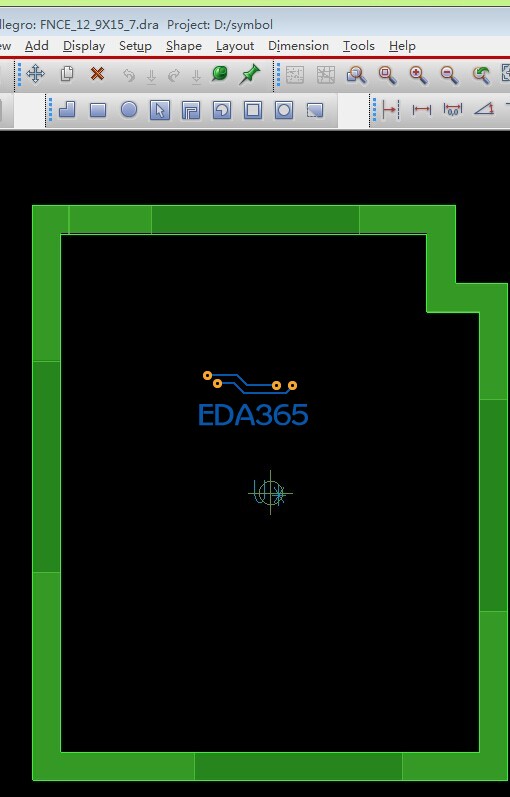

你说的不还是要加焊盘进去吗?加进去后就得和原理图关联啊，就算不关联，抓进去后导出的图也没有坐标。不知道你说的非电气焊盘做完后，能出坐标是在什么情况下进行的。你看下我的步骤，这样出来时没有坐标的。
