打开 PIN pastemask_top 看不见主芯片PIN脚
录入:edatop.com 点击:

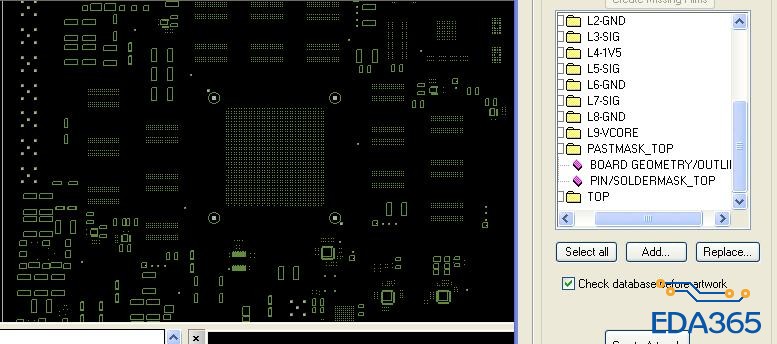

打开 PIN pastemask_top 看不见主芯片PIN脚
请问这个是怎么回事,无语啊 这个芯片封装不是我我做了,是导出来的,单是不知道为什么会变成这样啊。

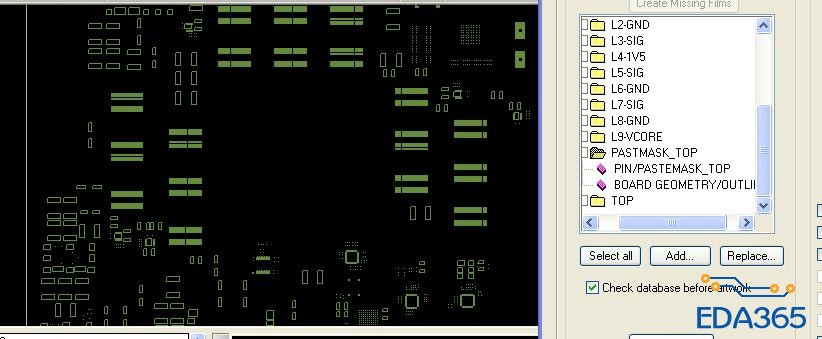

打开
有没有热遇到这个问题是不是要换掉芯片封装还是其他原因啊
打开芯片封装看有没有做这一层呗 没有就说明封装有问题
问题已近解决,而我全部开打了 BOARD Geometry 和Package ..... ,发现可以看到pin脚就一个一个查,终于让我找到了
我查了封装啊,打开这层也是没有,但是他的焊盘确实这层有,这个怎么回事。
他是不是做封装的时候PIN脚没有放到这层,我们做封装拿出PIN脚都是自动跳到这个层吧
从我个人的看法来说:应该是pad路径下,不同文件夹里有相同pin名的焊盘,它没有钢网层,所以再调用焊盘的时候没调用对焊盘。不然解释不了为什么焊盘有钢网层 封装却没有钢网层
楼上解释通吗,那焊盘大小没问题,难道package调用的不是正确的pad吗?是pad没做pastemask吧,用soldermask得了!
我也要看看,为什么?
