关于画动态铜皮无法进行板框避让
录入：edatop.com 点击：
各位好：
现在有个问题需要咨询一下大家，就是我在画动态铜皮时，对于板子上的器件是可以进行正常的避让，只是板边加了ROUTKEEPIN之后不可以避让，在画铜皮时会画到板外去，请问各位谁遇到过这个奇怪问题?谢谢
现在有个问题需要咨询一下大家，就是我在画动态铜皮时，对于板子上的器件是可以进行正常的避让，只是板边加了ROUTKEEPIN之后不可以避让，在画铜皮时会画到板外去，请问各位谁遇到过这个奇怪问题?谢谢

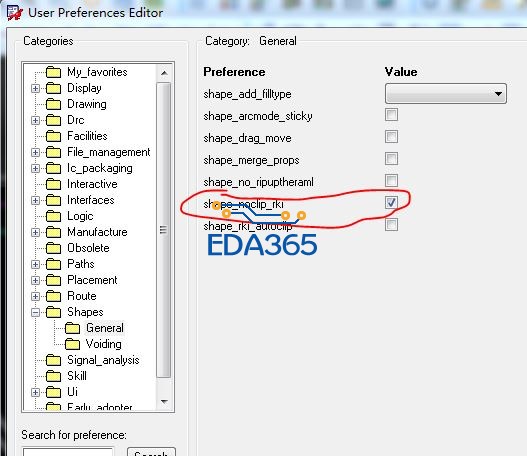

又仔细找了一下,应该是这个项的问题.
其实从你说快捷键设置就怀疑是这边的事了,因为env里不光是快捷键,还包括了好多全局设置.有drc出现,证明不是软件bug,那最后只能是user的问题了.大家以后多思考吧
db check,更新铜皮和drc,正常是可以避让的,仔细找问题,去另一个板子里试试....................
正常的是应该避开的，多试试
在其它朋友的电脑上是可以的，我在想是不是和快捷键有关系，因为我和一个同事的快捷键是一模一样的，他的也不可以自动避让铜皮
铜出去了有drc么?
有K-S的DRC出现
太感谢了，真是太激动了，现在可以自动避让了，谢谢，谢谢，谢谢，非常感谢这位大神！解决了我们一个很大的困扰，我那个朋友已经两年了都是找其它同事来给他铺铜。这下解决了，太感谢咱们这个平台了！
mark
