在移动元件时有办法禁止显示某些飞线么?
录入:edatop.com 点击:
比如,如果能够在在移动元件时有办法禁止显示电源和地线的飞线,对元件摆放就很有好处。
兄弟好早啊!
给电源地网络设置电压值,Logic->Identify DC Nets。
参考了

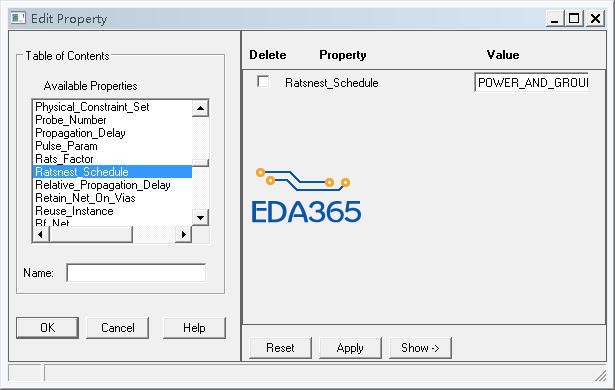

也可以给要隐藏的网络加属性,如图

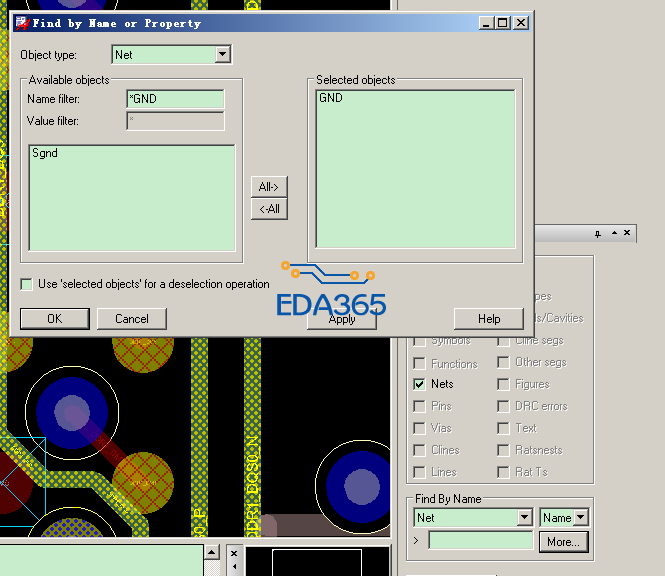

display blank RATS-> NET->MORE->选择你要干掉的网络 [size=14.3999996185303px]->Apply->OK了。
移动时勾选这个地方
学习 了
