pcb焊盘复制问题
录入：edatop.com 点击：
在绘制电器图纸的时候，怎么能够将焊盘带着网络标号一起复制呢，复制出来的都没有网络层；然后，原来网标是GND，但是复制后变成了VCC，这种情况第一次见，有能解决的么?谢谢！
不能这样做的，都是复制后在手动增加焊盘属性的。
焊盘属性可以直接设置net?从哪里可以找的到呢，谢谢

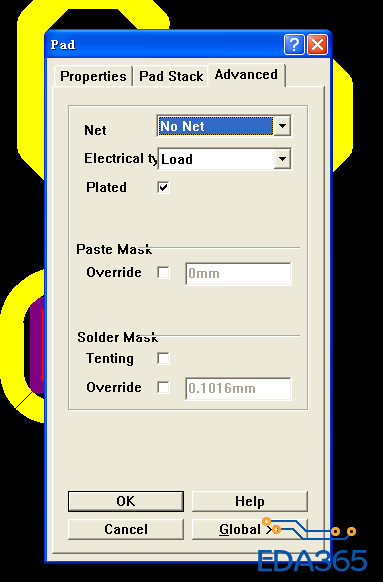

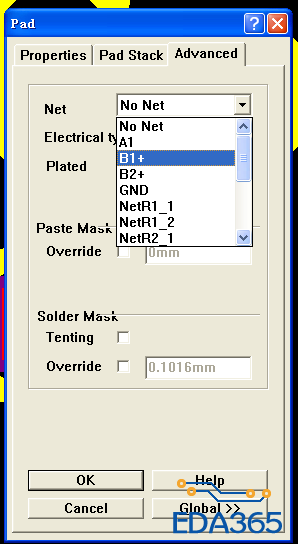

在元件的焊盘上双击打开属性如图示
我用的candance16.5找不到这个设置，版本有问题?
4楼好像是Protel
你是用Allegro的吗?Allegro不支持复制焊盘。
是的啊，可以复制，但是网络net一复制就没了，比dxp这点比较难用，画pcb复制都很困难，感觉还不如dxp好呢
Allegro只能复制零件、过孔、走线、铜箔、文字、丝印线;不能复制单个焊盘Pin，不能直接复制整条Net。
复制走线时，如果放置的地方同层与其他焊盘pin、走线、铜箔等重叠，就会被赋予对应的网络。
复制带过孔的走线时，与上述结果一样，但是可以在Option面板中勾选Retain net of vias，保持原有网络，此选项仅对Via有效，你可能复制的是via，而不是焊盘。
谢谢，我试试
