求救，在Allegro pcb中怎么样交换这两个管脚呢
录入：edatop.com 点击：
求救，在Allegro pcb中怎么样交换这两个管脚呢没有原理图的
使用Logic--->Net logice，可以修改网络连接。不过此功能请慎用，以防NET连接错误。
这个不是连接的吗可以将原来的连接去掉吗

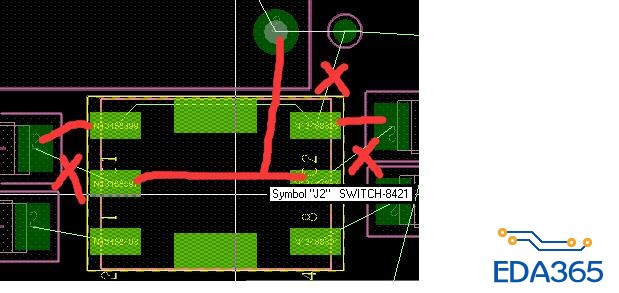

如图
直接 做swap pin可以啊，
没有原理图啊怎么做SWAP PIN呢
就用楼上说的logic里面的net logic是最快的方法，最好是在你要换的PIN旁边在放一个空盘，先把网络复制下来，然后再logic
编辑device，用swap pin的方式，类似的操作->传送门http://www.eda365.com/thread-99667-1-1.html，
好的，多谢各位高手指点
