求助：画线时如何自动延长并连接到PIN上
录入：edatop.com 点击：

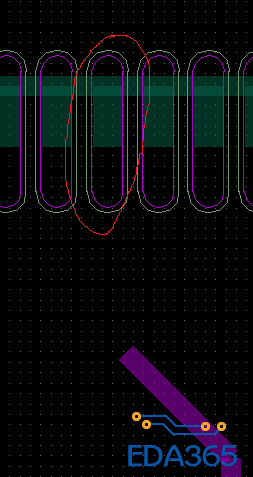

需求：下图这根线需要连接到上面的pin上；
方法一：使用finish指令（需两步操作）

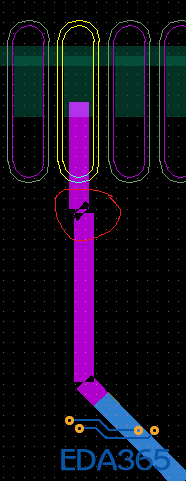

方法二：直接连接，则会出现下图这样不连续的地方
问题： 1. finish能不能设置快捷键；
2. 直接连接，但没有不连续的地方；
PS：不想后期修这种线
方法一：使用finish指令（需两步操作）
方法二：直接连接，则会出现下图这样不连续的地方
问题： 1. finish能不能设置快捷键；
2. 直接连接，但没有不连续的地方；
PS：不想后期修这种线
原来用ad，用这种功能习惯了，而且也挺方便
都快到目的地了，干嘛不坚持走完呢?
直接走完会出现第二张图那种不连续走线，后期还要修线
finish也可以完成，就是感觉两步操作比较麻烦，想省省事儿
不要在意这些细节。:lol
反正要修线，直接点，再修
拉到这里的时候切换一下走线角度，可以在布线命令的右键菜单里面选择Toggle，再接到Pin上就不会有不连续的地方了。
可设置快捷命令
alias ~A toggle
这样只要在布线时，按Ctrl+a，就会自动切换走线角度了。
出现这样弯折是因为选择了Enhanced PAD Entry模式，走线必须从焊盘或者过孔的中心走出，可以右键勾选掉；
有效，这种程度操作可以接受！
不行，这样线拉不到焊盘中心，也有不连续问题
不知你设置的是哪几个快捷键，我们一般用的是home走线，end是移动线或孔，insert是在布线过程中后退，delete则是调换布线过程中的角度，pg up是放大，pg dn是缩小，这样在布线过程中就很方便了
我搞在F2,F3,F4上了，还有alt+字母， ctrl+字母，自己习惯就好了
我是w走线.s修线,e是敷铜,m是移动,g是修改....
你栅格点设太大了吧
