怎样设置同信号盲埋孔让它报DRC
录入：edatop.com 点击：
板子目前用的三种孔，1-2,2-5,5-6，打孔时无意经常会1-2,2-5的孔叠在一起，变成1-5，但是目测检查不了那么多，想希望通过设置检查出来，忙了一圈发现自己设置的都不管用，请教高人！
刚才附件忘记加上了。

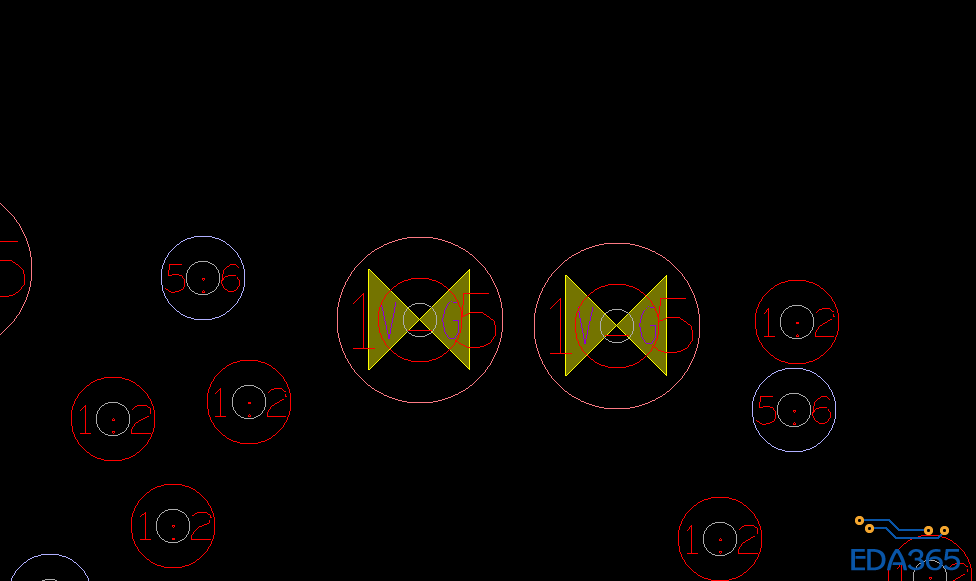

晕都是0了，能不在一起吗?

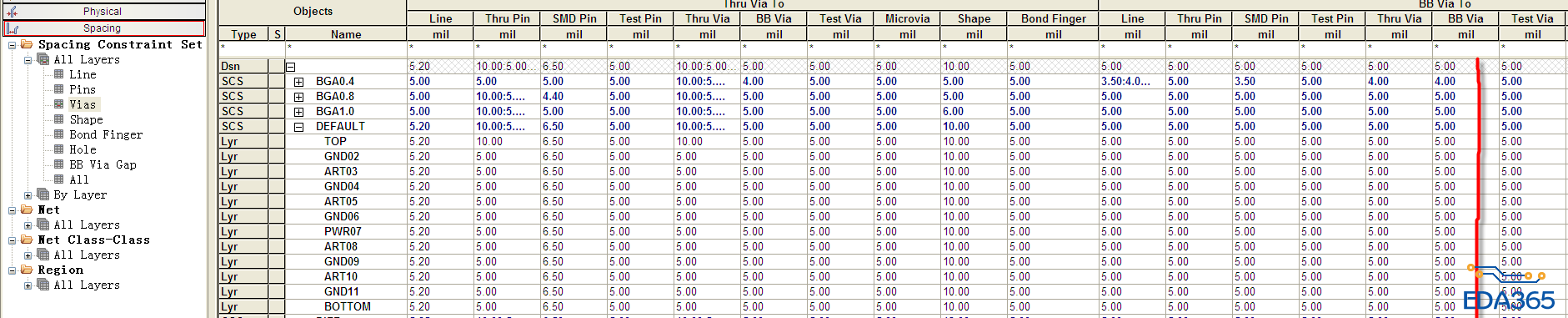

你的规则没有设。

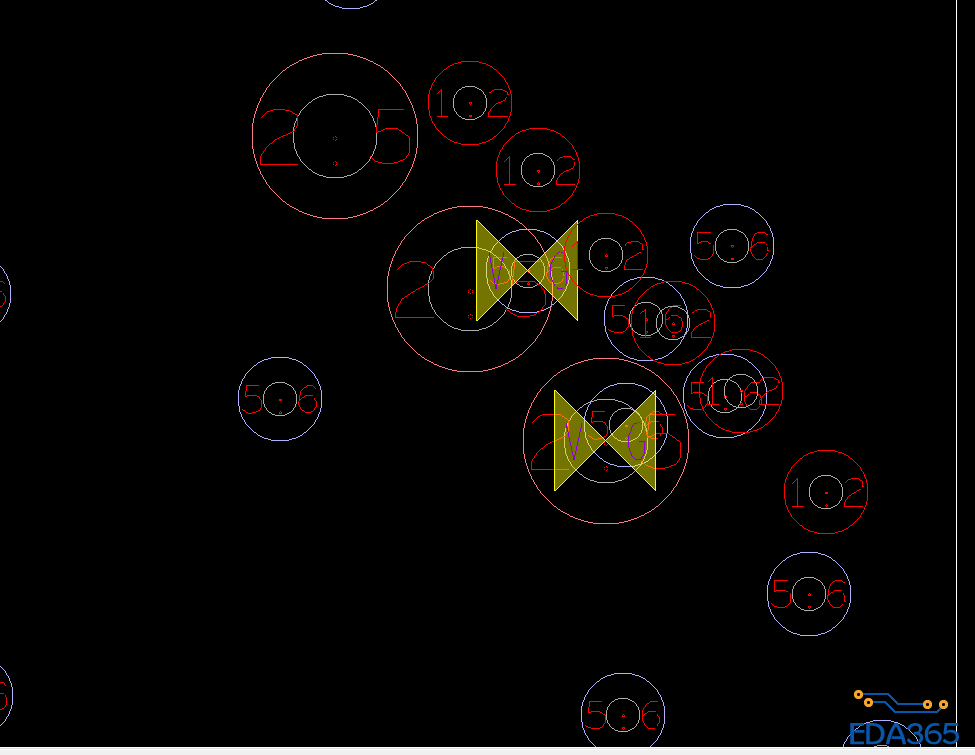

你上面的图设置是普通的设置，这个我肯定有设置的，我说的是同信号的。但是下边那个是同信号的，你的既然也报错，是哪里的设置?

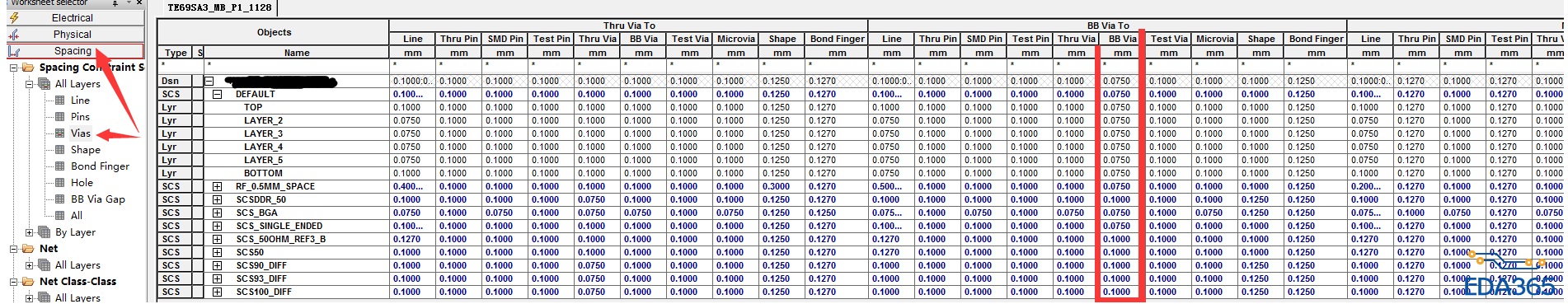

same net spaceing---vias---bb via to bb via

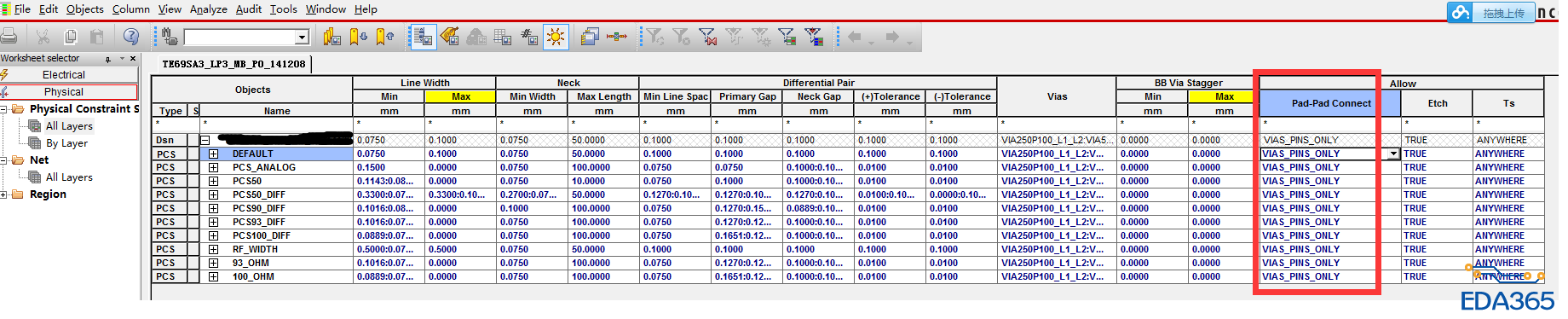

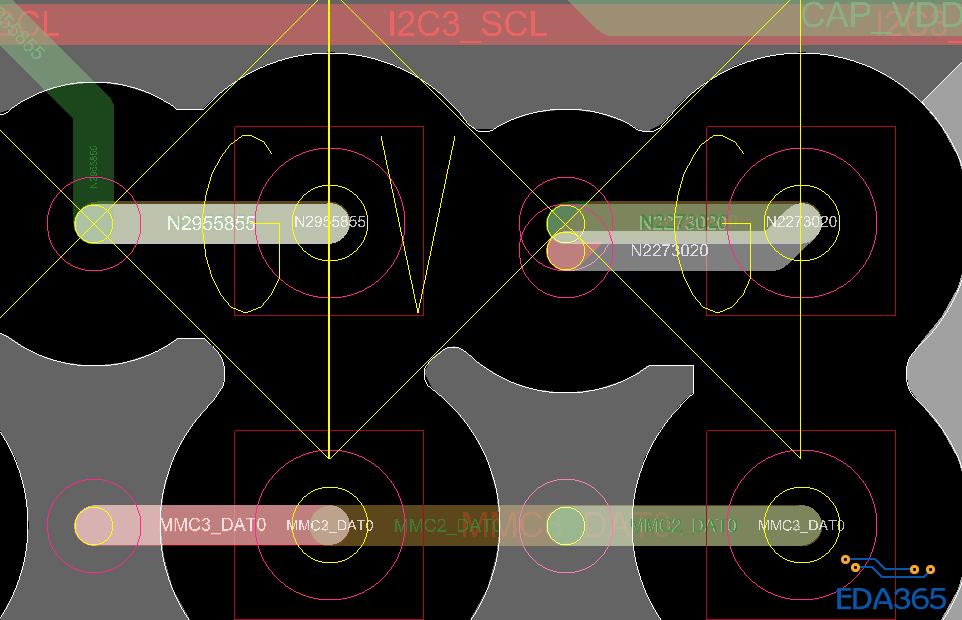

这个报错是将Physical中最右侧的Pad-Pad Connect设置为Not Allowed，同时，在Analysis Modes的Physical Mode中打开Pad-Pad direct connect。这种方式下，至少要焊盘边沿与钻孔中心重叠，才会有VG的DRC。

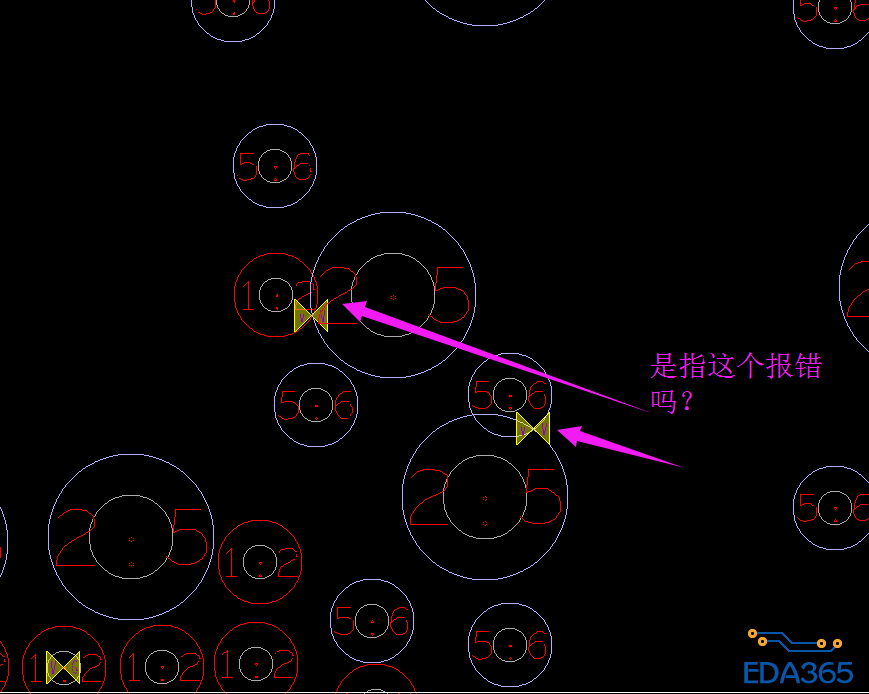

上面你们说的都是过孔打在焊盘上的报错，这个我是知道怎么设置的，但是和同信号盲孔与埋孔的重叠报错有什么关系呢?请教一下。

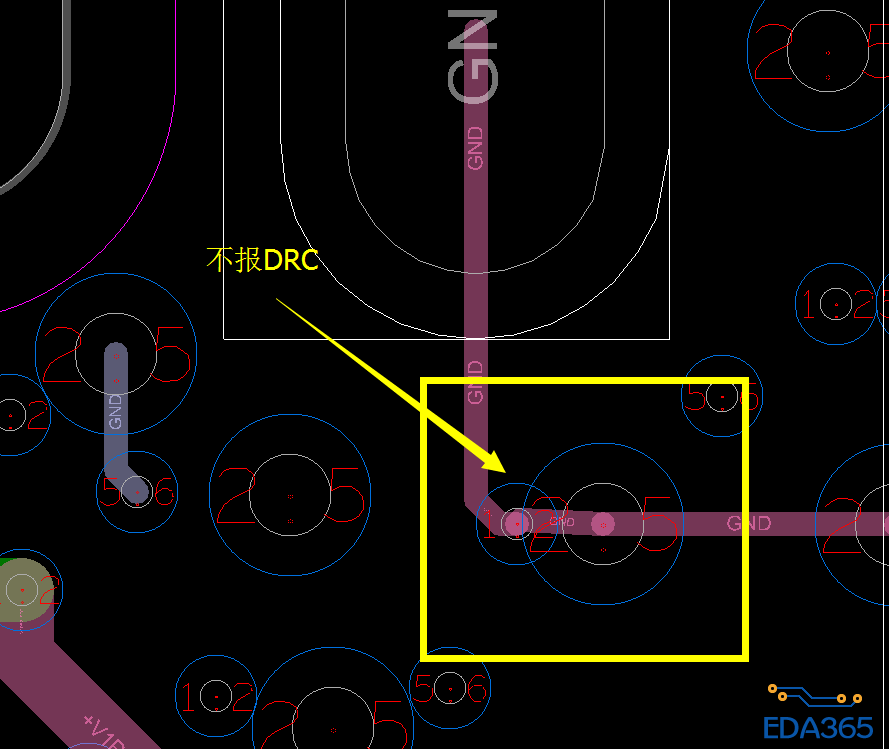

你看我的设置，都不报。
我大概明白你们说的了，就是我做了很多设置，最后是报错了，但是不知道什么设置起的作用。我再查查看，谢谢大家！
网络慢，刚传上。
看了下，得出的设置。因为板子上很多过孔都打在焊盘上，所以设置过孔打在焊盘上比较适用。
