突然发现接插件的结构图看不懂了
录入:edatop.com 点击:

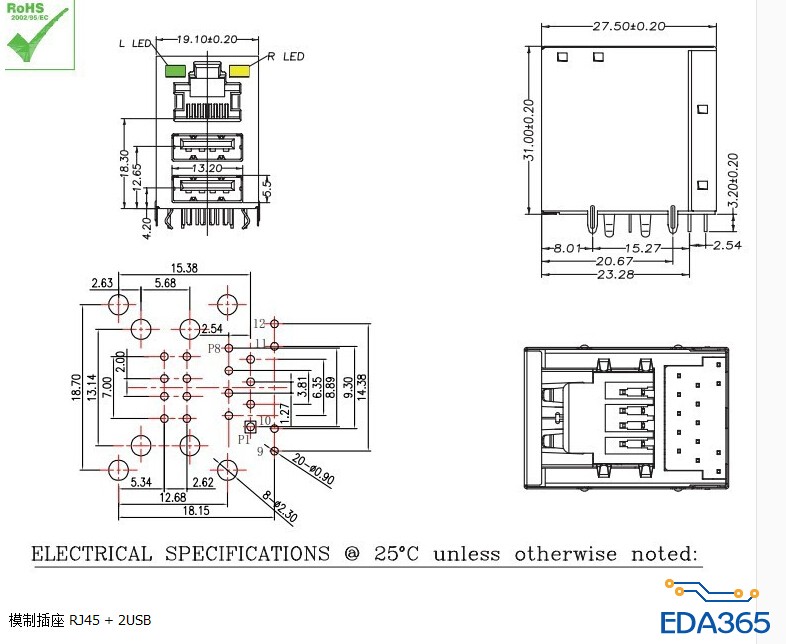

一下:一个是RJ45+2USB接插件的结构图,一个是音频座的结构图。给的那个是layout的空径图基本可以确定了,但是,给的到底是接插件底部的视图,还是印在板子上的正面视图,搞不清楚了。

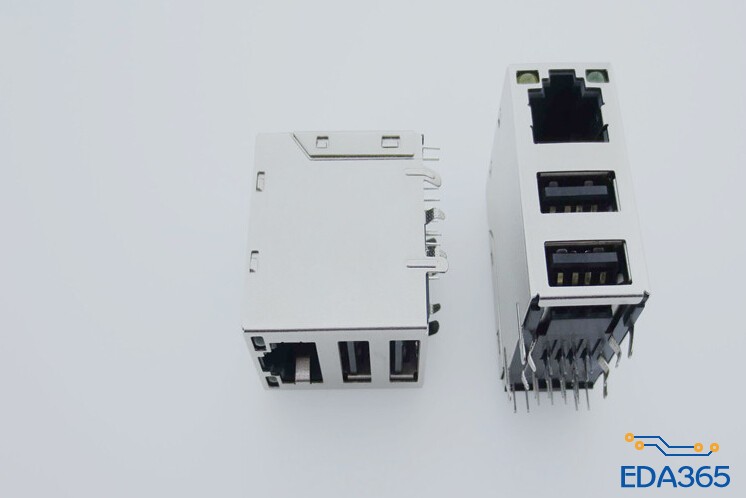

RJ45+2USB的是顶视图,看P1~P8管脚是错位的,对照实物底视图可以看出来。

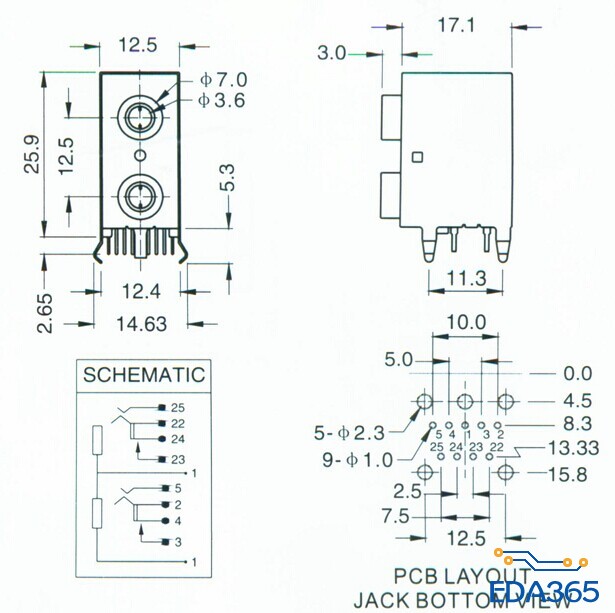

音频座的标了Bottom View
不是写着bottom view么?
解决了,问了一下搞结构的朋友,说是有两种标准。国际标准是第一视角,俯视图。国内是第三视角,仰视图。不特殊注明的为俯视图,如果是仰视图的,一般需要标注。这下清楚明了了。
厉害,学习了!
