各位大神看看我出gerber这个有什么问题。板厂一直说没有钻孔文件

录入:edatop.com     点击:

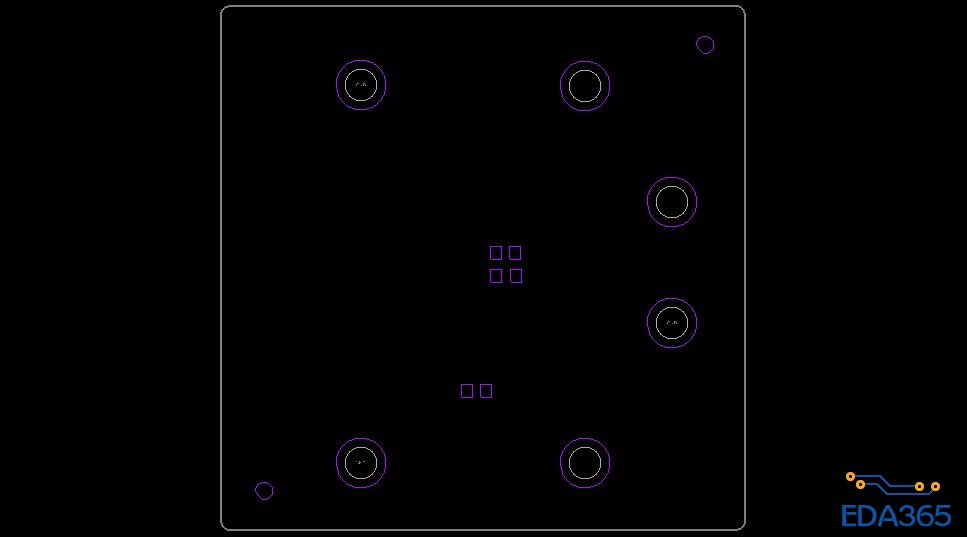

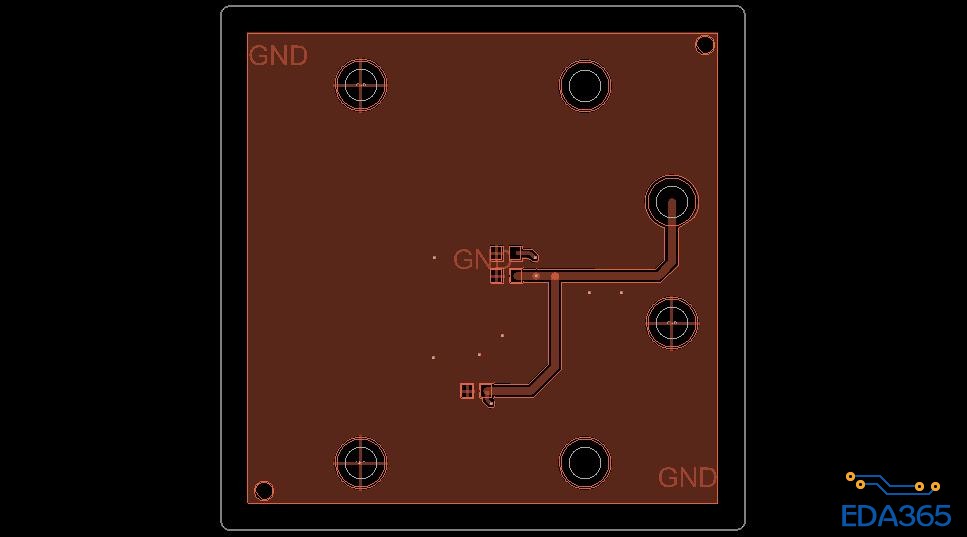

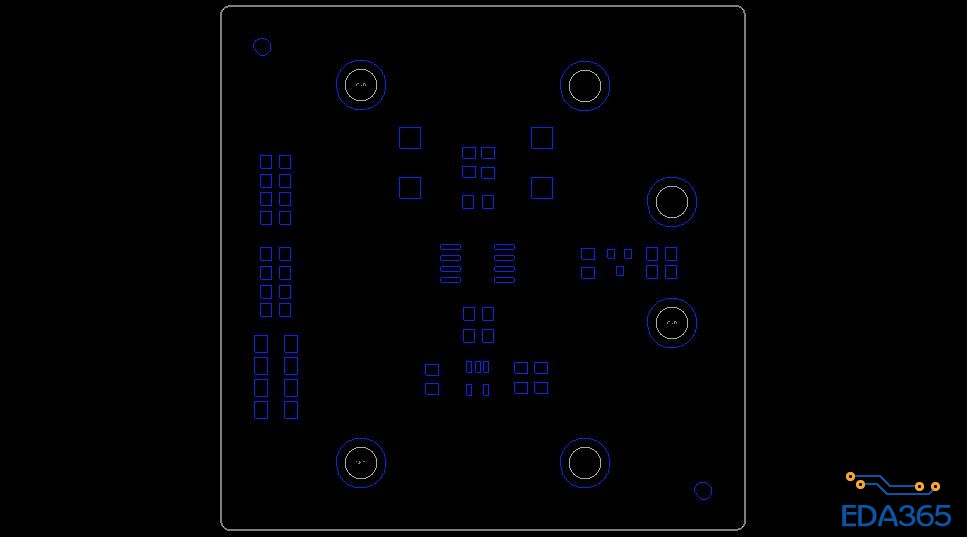

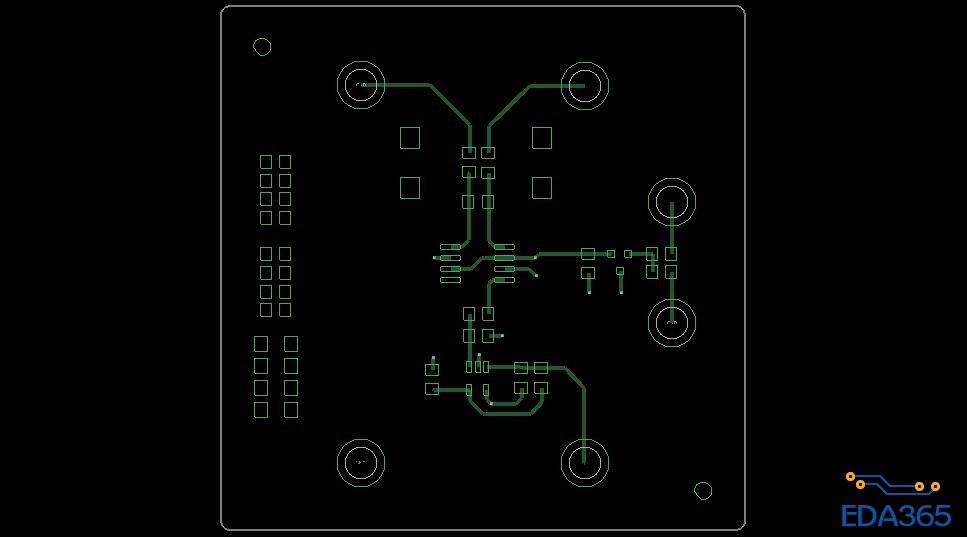

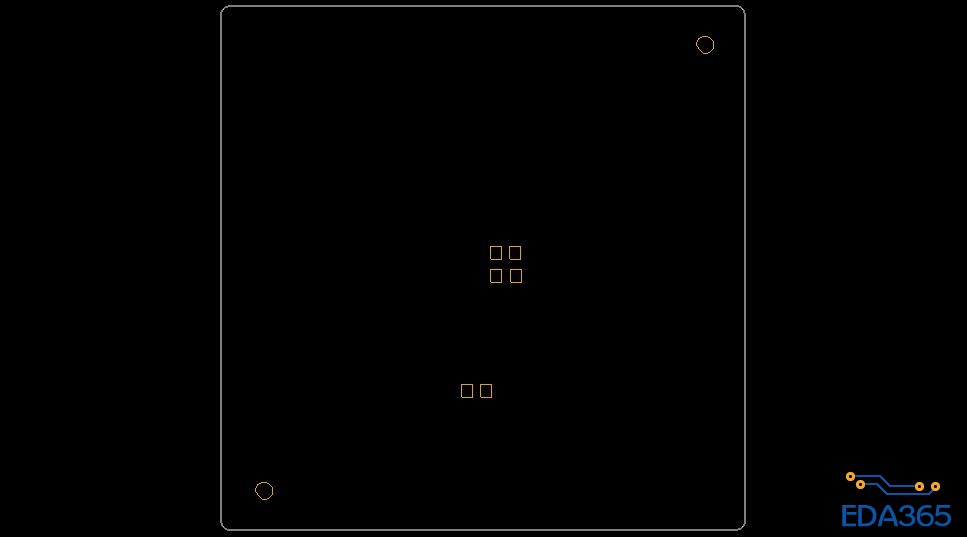

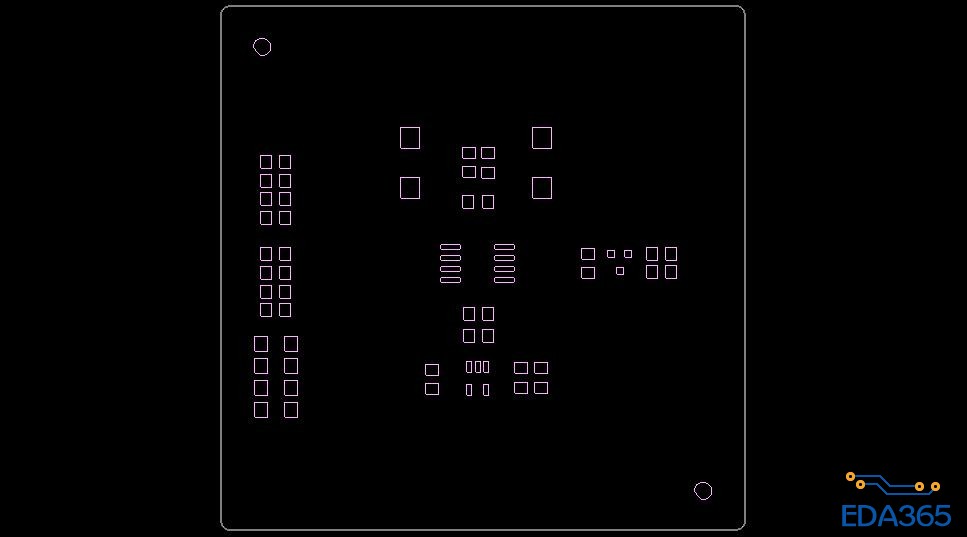

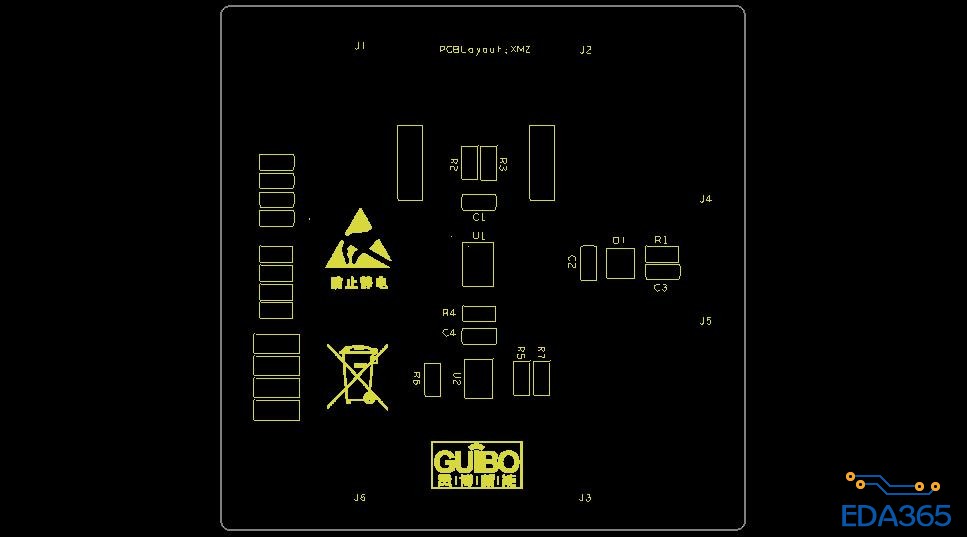

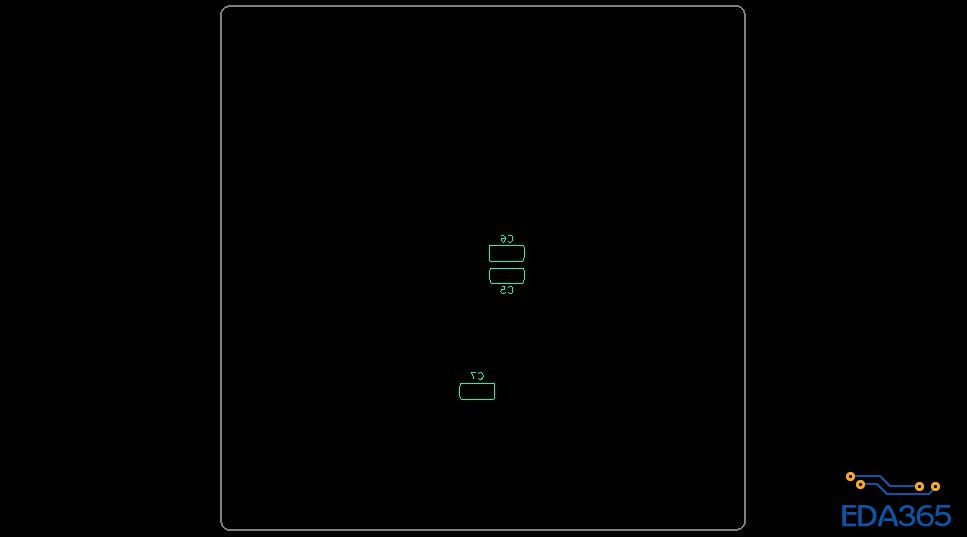

各位看看有没有什么问题











Gerber 是 Gerber , 鑽孔是鑽孔 , 兩者是不一樣的資料.

钻孔文件是单独出的,要注意单位与坐标。

鑽孔文件一般是以為.drl和.rou來呈現的、

我出的drl文件为什么在CAM350里面看不到钻孔?

我的drl文件为什么在CAM350里面看不到钻孔。以前都是这么出的,这次怎么就不行了,只是这次用的是16.6

光会层没有把钻孔的相关层加进来

加过了。

drill层加 了哪些层

参见《非常详细的Gerber文件导出步骤.pdf》,应该需要ncdrill-legend,ncdrill-figure,ncdlegend-1-2等

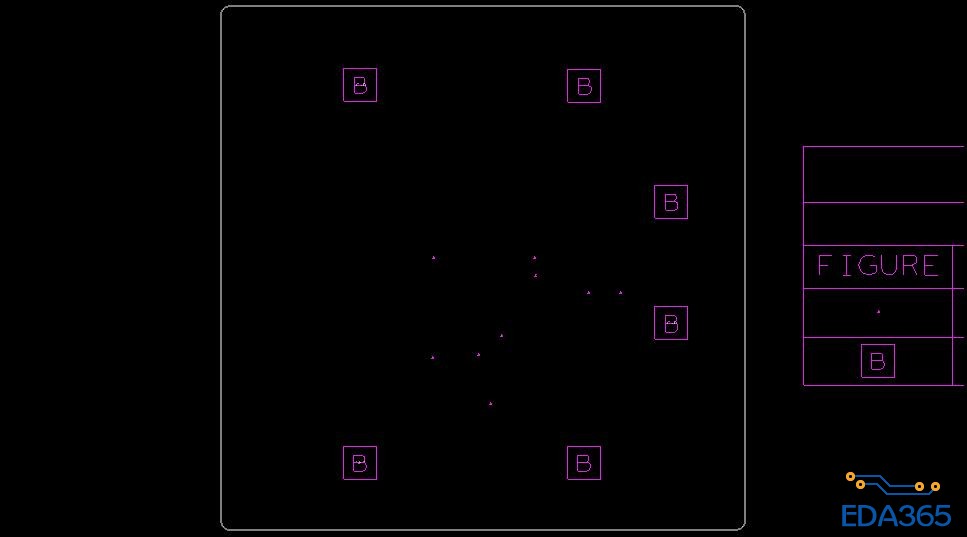

对应 .drl 才是钻孔文件, 你那gerber图是钻孔图表。 也就是真正的钻孔是圆点 不是符号标示。

这个文档搜索不到,能否提供

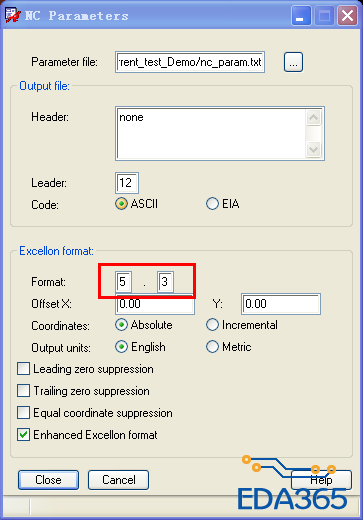

问题解决了,是精度设置问题。


在这谢谢各位的热情帮助。

像這樣的問題在出gerber之前就要檢查了,是你自己馬虎了。
