求助：Allegro 16.6 Updating dynamic shape 报错
录入：edatop.com 点击：

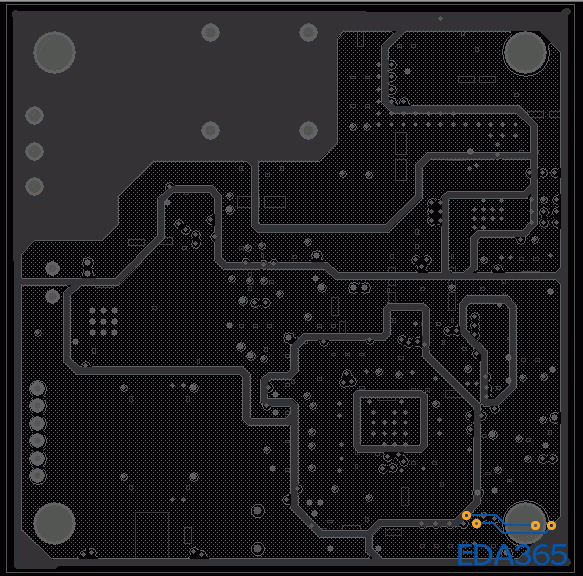

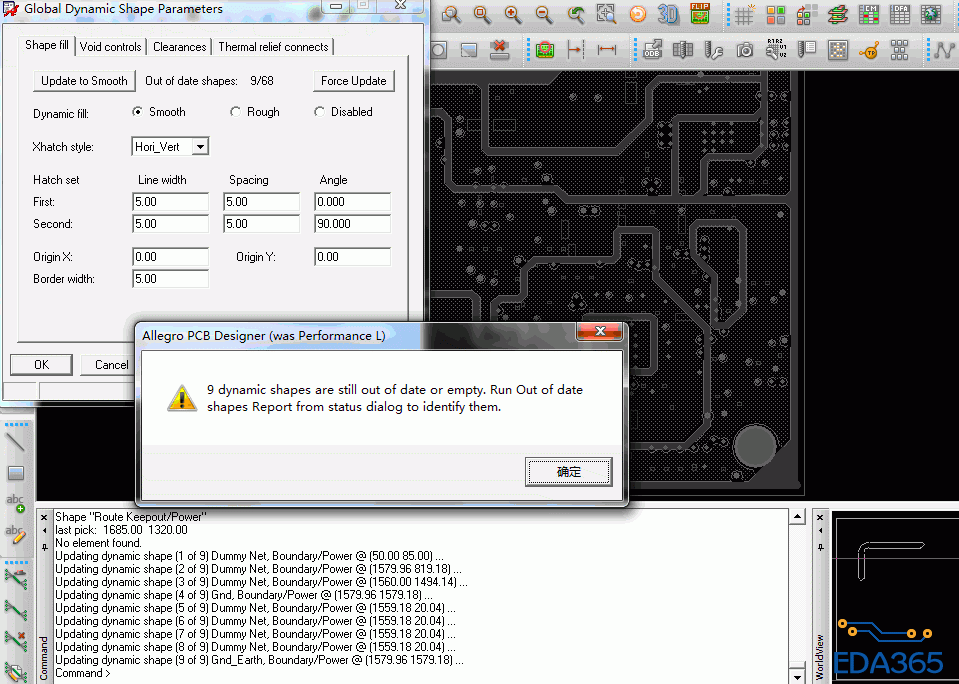

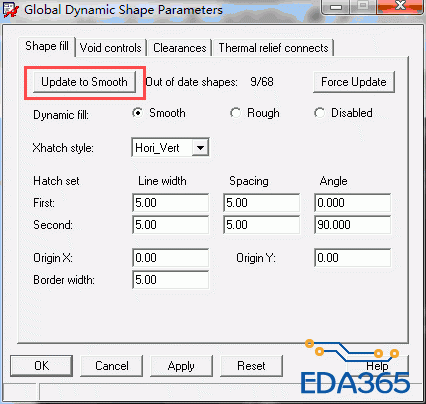

如下图，内层分割平面较多，同时有一块平面要挖空。使用anti etch来割平面。现在出图的时候让先做平面的更新。看了一下出错的坐标都是在我要挖掉的地方。求解，或者其他割平面的方法。谢谢！
你是用line画的Anti Etch吧，是不是有的地方没画满，还有缝隙?可以用Shape的方式画Anti Etch。
把Boundary层打开，删了它。或者把有缝隙的地方画满Anti Etch，重新用Edit->Split Plane。
已经搞定了，确认是有的地方没有填满被铺了空NET的铜。谢谢！
