一个机械孔板子回来被做成了铜皮了？
录入：edatop.com 点击：

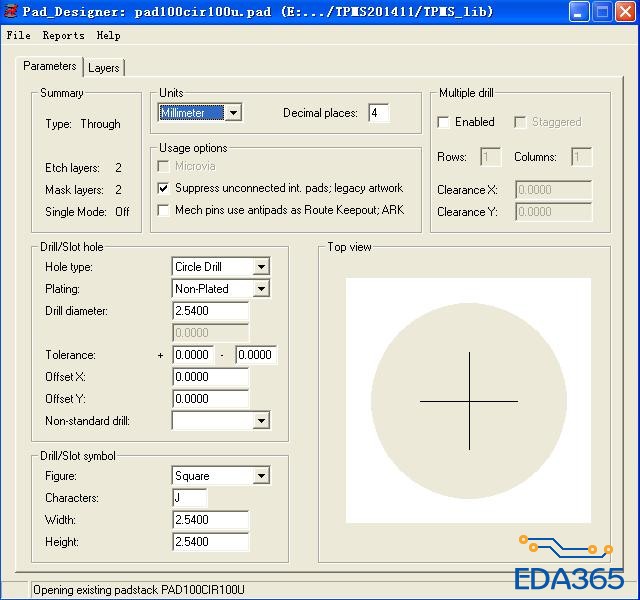

一个机械孔板子回来被做成了铜皮了，是那里出错了呢，GERBER文件出错了吗?如图20，21焊盘设置情况
焊盘错了
没看出哪里错呀
焊盘参数没错。
PCB文件中，有没有铜箔盖在上面?
没有啊看下图CAM350钻孔层的显示
看一下信号层

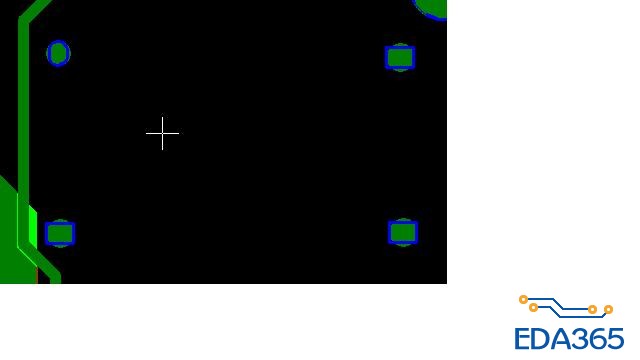

如图信号层
内层和钻孔表格都截图吧

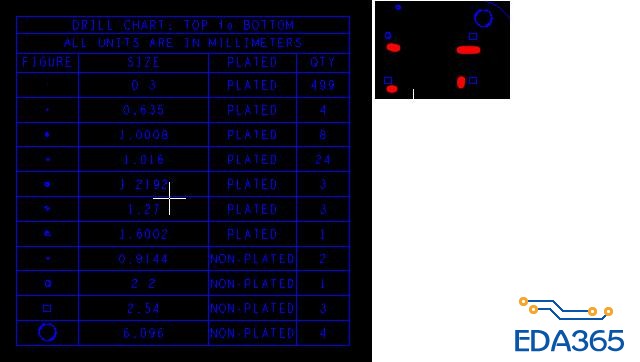

如图钻孔层
把实物贴出来看看。
看起来没什么问题，方便的话，把文件发出来看看吧。
建议问一下板厂，有可能他们的工程遗漏了
pad 设置时有一个和钻孔等大的图形，这个在板厂识别时有机率会被误判 做出来，而造成非金属化孔被孔化， 有经验的板厂会跟你确认或不确认直接删除， 这个基本不能算为是设计的错，而是板厂工程的疏忽
如果孔壁也有铜，就是厂家做错了，没有的铜的话就有可能是solder>regular时候 有线路的话 会这样，而且你的内层有internal pad 的thermal这个机械孔也是不需要的吧。做机械控一般都会在封装里面加上route keepout >regular pad；solder = regular；一般都不会有什么问题。
这么标准做出来的还有问题?
