钻孔表如何缩小

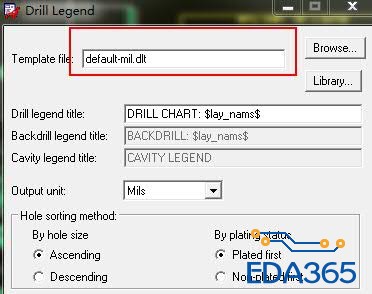

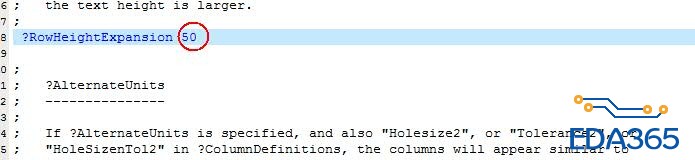

首先确认下drill表所参考的模板文件，然后到下面的路径下找到它，打开编辑下行宽的参数设置，改小点就好了
C:\Cadence\SPB_16.6\share\pcb\text\nclegend

发来看看。

原图不在我手上，这也是别人截图问我的

http://www.eda365.com/thread-103847-1-2.html

最直接的办法是把字体尺寸改小，一般是TEXT_BLOCK# 9的大小。

我试了，只改字体大小是解决不了问题的，只有让行宽和文字按合适比例显示才行

钻孔符号的大小正常吗?

学习了

肯定要把9号字的几个参数一起改才行啦，不是让你从9号字改为2号字。

恩，Allegro的默认9号字是这个吗?

应该是你drill legend 最后一种钻孔的 figure 太大了，改成横着的会使表格的行间距都减小些

谢谢楼上各位的解答，关于这个问题改字体参数和编辑行宽的参数都没效果，主要问题是12楼说的，钻孔的 figure 太大。

是的，是因为最后的钻孔太大了，不过想再问问，怎么使其横着放置呢?谢谢！

也可以让他自动生成吧?auto generate symbols
