铺铜遇到下面两个问题，请帮忙看看咋解决
录入：edatop.com 点击：
1、铜皮和散热焊盘连不到一块

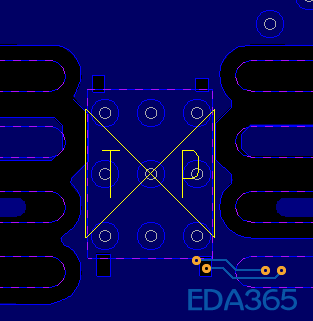

出现问题的图如下：

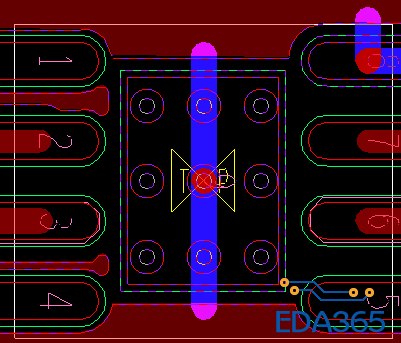

希望得到效果的图如下：
2、两块相同net的铜皮之间那一条细线如何取消

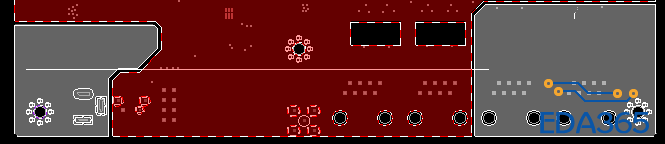

出现问题的图如下：
希望得到效果的图如下：
2、两块相同net的铜皮之间那一条细线如何取消
1、Edit->Properties，Find面板中只勾选Pins，单击这个pin，增加一个Dyn_Thermal_Con_Type属性，Value设为True，单击ok按钮。
2、Edit->Properties，Find面板中只勾选Pins，单击这个pin，增加一个Via_At_Smd_Thru属性，Value设为True，单击ok按钮。
两个步骤可以一次设置好。
铺铜设置里面相同网络的PIN选直接覆盖就可以了。OVER through还是啥的，记不太清了。
小编，第二个问题，我两块高压地的铜皮都各自接到螺丝孔上面了，没有必要连在一起，然后unrouted nets和unrouted connections各报一个错误，您看如何解决
网络名改成两个名字。
dzkcool小编太厉害了！
知道了，谢谢小编
小编很厉害
