布局时元器件对齐问题
录入：edatop.com 点击：

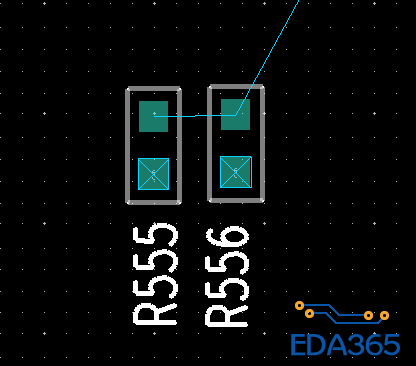

在布局时为了快速摆放，有将格点设置成大小网格如5 5 5 5 5这种做法。我在布局时将格点设成25 25 25 25 25前提下，去摆放元件，发现即便相同封装同一NET属性的元件也会有无法对齐的情况，请论坛上知道的朋友解释一下原因，有没有方法可以改变?

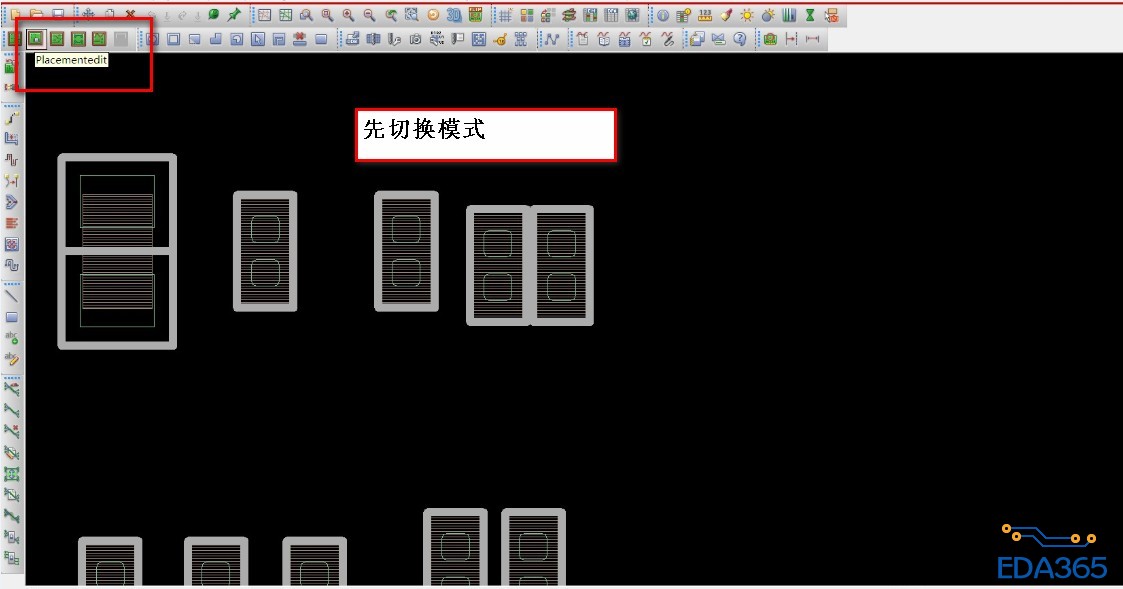

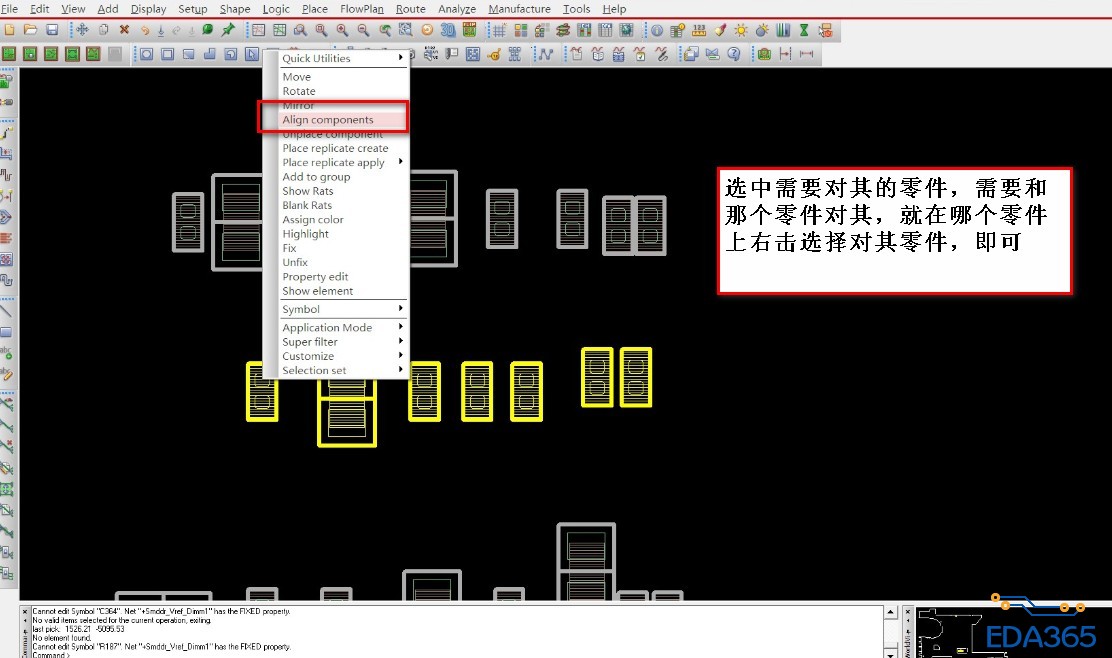

若是同一封装，还不能对齐，你可以试一下这个。
参考以上图片
可能是建库时的栅格间距与布局时的间距不匹配造成的，

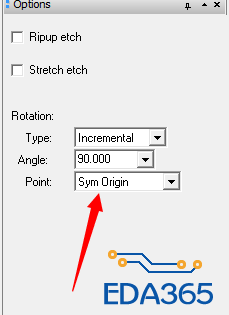

以后移动器件时试试在options里面的Rotation改一下设置
这种问题一般是移动器件的时候选择的模式有问题，当器件本来没对齐，而选择user pick抓取模式，那不管你设置多大格点还是对不齐
确实我们建库时栅格参数设置很乱没有统一，若是不同器件需要对齐，相信这是有影响的。但是现在同一package在同一brd板上出现移动时无法对齐，那么应该不是库的问题吧。之前了解到PADS工具就有这种库与brd板的关联。觉得楼下说的抓取器件时模式选择的原因可能性大 因为我确实用了USER pick。以后建库会对参数设置一致起来。谢谢各位回答。
16.5版的吧,我16.3版的没看到这个功能呢.
正解。通过换一下抓取命令就解决问题了。谢谢回答。
哈哈现学现卖
学习，跪谢
学习了
