求助,详细请进~~
录入:edatop.com 点击:

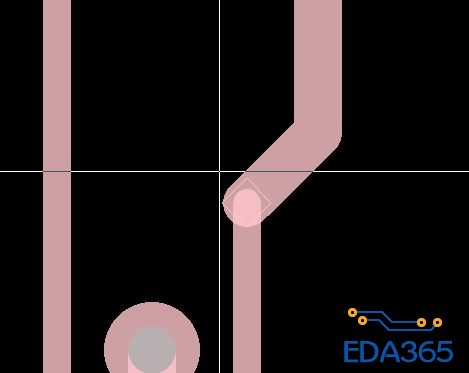

图片中那个线的拐弯处,有一个立着的小方块。
谁知道那是表示什么的,如何去掉。
自动fanout出来的线修改或者模块复用修改之后都会出现这种东东,
看着好恶心。
谁知道那是表示什么的,如何去掉。
自动fanout出来的线修改或者模块复用修改之后都会出现这种东东,
看着好恶心。
无视之
小编看看是不是有Group存在,只要选择Group右键打散,再调整一下就好了
在不删除group的情况下有办法改这个么?我知道在什么情况下会出现,就是想问如何直接让那个符号消失。
1,删了重拉;
2,subdrawing出一个文件,然后删除这些,然后sub进去
我通常都是删了重走,不过就那样也没事,只是看了不舒服,slide线也不方便
谢谢大家了~
不行,这个符号代表模块与模块之间的接口,不把模块删除了,符号依然会存在
谢谢~
route-pcb router-optimize rats ts
删掉重新拉线
这个命令是干什么呢?运行了一下,好多线没有了。
优化走线的,可以消掉那些小方框,你优化前FIX住线和VIA再试试呢
锁了就没作用了,算了~~看来是我想多了。
谢谢~
我一般都是删掉重连的,不然的话选择删除Cline的时候,两段线并不会同时删掉,所以怀疑到底有没有真正连到一起。
